AMP 异构 启动控制与资源管理
小核启动和初始化
首先说明下小核启动和小核初始化的概念,小核的启动指的是让小核开始运行代码,而小核的初始化则指的是 Linux remoteproc 框架初始化 remoteproc 的操作,完成初始化后才可以和小核通信。
目前 SDK 里支持如下几种小核启动和初始化方式:
- 小核在 bootloader 阶段启动,在 Linux 内核 阶段初始化
- 小核在 bootloader 阶段启动,在 Linux 应用 阶段初始化
- 小核在 Linux 应用阶段启动并初始化
:::tips V821 注意
一般主要使用第1种方式和第3种方式,由于 V821 小核负责 WIFI 功能,所以当前SDK默认使用第1种方式。NAND 常电方案则是内核启动小核。
::: SDK 默认方案如下配置
| 方案 | 读取方式 | 启动从阶段 | 镜像位置 |
|---|---|---|---|
| SPI NOR | 从分区表读取镜像 | BOOT0 阶段 | 分区表 riscv0 分区 |
| SPI NOR 安全 | 从分区表读取镜像 | U-Boot 阶段 | 分区表 riscv0 分区 |
| SPI NOR 快起 | 从分区表读取镜像 | BOOT0 阶段 | 分区表 riscv0 分区 |
| SPI NAND | 内核启动小核 | 内核阶段启动小核 | 分区表 riscv0 分区 |
| SPI NAND 快起 | 从 RAW 分区读取镜像 | BOOT0 阶段 | NAND RAW 分区固定地址 |
| MMC | 从分区表读取 镜像 | BOOT0 阶段 | 分区表 riscv0 分区 |
| MMC 快起 | 从分区表读取镜像 | BOOT0 阶段 | 分区表 riscv0 分区 |
| 卡量产 | 从 boot_package 读取镜像 | BOOT0 阶段 | device/config/chips/v821/configs/default/boot_package.cfg 配置镜像 |
BOOT0 启动小核
BOOT0 启动小核包括两个过程:
- 读取 RTOS 镜像
- 配置小核启动地址,时钟,复位
读取 RTOS 镜像
RTOS 镜像支持从两个地方读取:
- 从
boot_package读取镜像(支持 NOR,MMC,NAND) - 从分区表读取镜像(对于 NAND 是从 RAW 分区读取)
配置小核启动地址,时钟,复位
读取到 elf 固件后,便可以从 boot_e907 函数中解析出固件的运行地址,将其放到目标地址执行。
brandy/brandy-2.0/spl/board/sun300iw1p1/board.c
void boot_e907(phys_addr_t base, unsigned long fdt_addr)
{
u32 run_addr = 0;
/* assert e907 */
sunxi_e907_clock_reset();
/* get boot address */
run_addr = elf_get_entry_addr(base);
/* load elf to target address */
load_elf_image(base);
flush_dcache_all();
/* de-assert e907 */
sunxi_e907_clock_init(run_addr);
}
U-Boot 启动小核
大核 U-Boot 的 menuconfig 配置
采用 U-Boot 启动小核的方法,大核 Linux 环境下 U-Boot 需要选中对应配置来提供启动小核的命令,SDK 中已默认选中,此章节对所需配置进行介绍。
进入 Linux 环境的 U-Boot 目录,可采用 cboot 命令快速切换到该目录,make menuconfig 选中以下配置:
CONFIG_CMD_SUNXI_BOOTRV=y
CONFIG_BOOT_RISCV=y
小核固件的分区信息和小核启动命令
sys_partition.fex中添加小核固件的分区信息,内容如下:
sys_partition.fex | sys_partition_nor.fex
[partition]
name = riscv0
size = 2048
downloadfile = "amp_rv0.fex"
user_type = 0x8000
提示
其中 size 以 128 对齐,可根据实际的小核固件文件大小调整。
:::
env.cfg文件中添加启动小核的命令并修改bootcmd环境变量,内容如下:
env.cfg
boot_riscv=bootrv 82000000 200000 0 riscv0 riscv0-r
bootcmd=run setargs_nand boot_riscv boot_normal
提示
U-Boot 中 bootrv 命令的参数分别为固件文件加载内存地址、加载内存区域大小、小核ID、小核固件分区名、小核固件备份分区名,其中加载内存区域大小需要大于等于小核固件大小。
Linux 设备树中,fw-partition-sectors 需要配置与其相对应
:::
小核RTOS环境配置

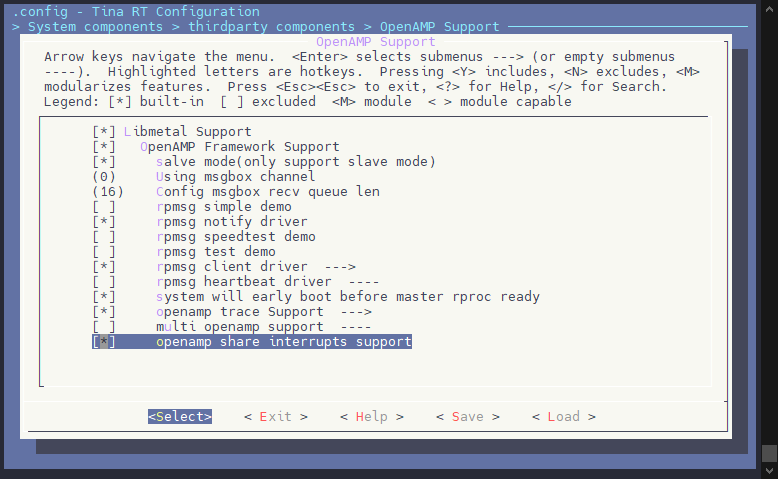

小核在 U-Boot 阶段启动时,RTOS 端 OpenAMP 框架中部分逻辑是需要等待 Linux 端初始化小核后才能继续执行的,因此小核 RTOS 环境需要启用配置CONFIG_SLAVE_EARLY_BOOT。
注意
小核 RTOS 端 OpenAMP 框架默认是放在线程中初始化的,在开启上述配置后会导致用户程序先于 OpenAMP 框架初始化完成前运行(不开启上述配置时也有可能,但概率较低),用户编写代码时需要注意这一点。
:::
Linux 启动和初始化小核
Linux 里启动和初始化小核的操作可分为如下 2 种组合:
- 启动和初始化小核,一般用于 bootloader 阶段未启动小核的场景
- 初始化小核,一般用于 bootloader 阶段已启动小核的场景
备注
目前不会出现Linux内核只启动小核但不初始化小核的情况。
:::
RemoteProcessor (remoteproc)
remoteproc 是一种 Linux 内核框架,用于支持多核处理器系统中,大核与小核之间的协作。它提供了启动和管理外部处理器(如 DSP、FPGA、小核等)的机制,在一个多核系统中,通常大核负责运行 Linux,而小核则运行其他任务(如 RTOS 或专用的固件)。这个框架特别适用于那些带有多个处理单元的系统,其中大核和小核需要进行互相通信和同步。
主要功能
- 启动小核:
remoteproc允许 Linux 大核启动并管理小核。它负责加载固件、启动小核、以及在必要时停止小核。大核和小核之间的协调通常是通过共享内存、消息传递等方式来完成的。 - 固件管理:
remoteproc负责加载固件到小核内存,并启动小核进行执行。固件可以通过设备树或其他配置文件来指定。 - 进程隔离:在多核系统中,大核和小核之间可以通过
remoteproc实现不同的进程隔离,从而确保每个核的任务不互相干扰。 - 共享内存和通信:
remoteproc提供了共享内存区域和通信接口,确保大核和小核之间可以高效地交换数据和同步状态。 - 生命周期管理:
remoteproc提供了小核的生命周期管理功能,包括小核的启动、暂停、重启和停止等操作,确保系统在运行时能够可靠地管理多个处理器的状态。
工作流程
- 固件加载(若 Bootloader 未加载):大核通过
remoteproc框架加载小核固件,通常固件文件包含了用于小核的 启动程序及其必要的初始化代码。 - 小核启动(若 Bootloader 未加载):加载固件后,
remoteproc启动小核,并为其分配必要的资源(如内存、寄存器等)。 - 运行和通信:小核启动后,它可以开始执行固件中的任务。大核与小核之间可以通过共享内存、消息队列、信号等进行通信。
- 小核管理:大核可以随时暂停、恢复、重启或停止小核,以便进行系统管理或处理异常情况。
主要组件
- remoteproc 驱动:负责管理小核的启动、停止、加载固件等任务。
- 固件加载器:负责将固件从文件系统加载到内存中,并提供适当的接口供
remoteproc使用。 - 设备树(Device Tree):通过设备树中的配置指定大核和小核的通信方式及固件位置。
remoteproc 状态
在 Linux 的 remoteproc 框架中,remoteproc 有七种状态,分别如下:
- offline:关机状态,表示小核没有启动,处于关机状态。
- suspended:休眠状态,小核已经启动,但当前被暂停或挂起。
- running:运行状态,小核处于正常运行状态,正在执行固件中的任务。
- crashed:崩溃状态,小核进入了异常状态,通常表示发生了错误或崩溃。此时需要恢复小核。
- deleted:删除状态,该状态表明小核已经被删除,这种情况通常不会出现。
- attached:附加状态,表示小核已在更 早的阶段启动,且 Linux 已初始化
remoteproc。一般来说,小核会在 Linux 系统启动时进入此状态。 - detached:分离状态,表示小核已在更早的阶段启动,如在 bootloader 阶段,但还未初始化
remoteproc。
在实际开发中,通常会接触到以下四种状态:
- offline:表示小核未启动。
- running:表示小核正在运行。
- attached:表示小核已被 Linux 初始化。
- detached:表示小核在 bootloader 阶段已启动,但尚未初始化
remoteproc。
目前的 SDK 默认在 bootloader 阶段启动小核,在 Linux 内核阶段初始化小核。因此,在大核 Linux 系统完全启动后,小核的状态通常会为 attached。
remoteproc生命周期管理相关命令
remoteproc 生命周期管理一般会用到两个命令,分别用于启动和停止 remoteproc,具体如下:
- 启动 remoteproc:
echo start > /sys/class/remoteproc/remoteprocx/state - 停止 remoteproc:
echo stop > /sys/class/remoteproc/remoteprocx/state
其中的 x 表示 remoteproc 的 ID,在 Linux 系统的 remoteproc 框架中是唯一的。如果一个具体芯片平台有多个不同架构的小核,那么 remoteproc 的 ID 是不会重复的。在执行 start remoteproc 时,系统会根据 remoteproc 当前的状态执行不同的操作:
- 如果 remoteproc 处于 offline 状态,系统会执行小核的启动和初始化操作,执行完成后,remoteproc 会进入 running 状态。
- 如果 remoteproc 处于 detached 状态(意味着小核已在 bootloader 阶段启动),系统只会执行小核的初始化操作,执行完成后,小核将进入 attached 状态。
查看 remoteproc 状态
- 查看 remoteproc 状态:
cat /sys/class/remoteproc/remoteprocx/state - 查看对应 remoteproc 的节点名:
cat /sys/class/remoteproc/remoteprocx/name,该命令可以帮助识别具体的小核,根据节点名在 dts 文件中查找对应的小核信息。
bootloader 阶段已启动小核
在这种情况下,Linux 系统只需要初始化小核即可。具体操作如下:
- 在内核阶段初始化小核时,只需要在对应的 remoteproc 节点中增加
auto-boot空属性。 - 在应用阶段初始化小核时,只需执行
start remoteproc命令即可启动小核。
bootloader 阶段未启动小核
在这种情况下,小核的固件通常会保存在文件系统中。在应用阶段,启动和初始化小核 时,只需执行 start remoteproc 命令即可。
注意
虽然在此情况下增加 auto-boot 属性可以让内核尝试启动和初始化小核,但由于 remoteproc 框架的初始化过程发生得较早,而此时文件系统还未完全加载,因此会导致启动失败。通常情况下,内核并不会在此时启动和初始化小核。
:::
Linux 与小核建立通讯
当小核启动完成,会等待大核解析 elf 固件,大核将解析 elf 固件的地址表,获取到 .resource_table section 的偏移地址,然后对这个地址的结构体赋值,将大核预留的共享内存地址配置给小核,体现在日志中便是这部分打印:

大核将维护与小核一致的结构体,直接在小核的对应地址进行赋值,将资源表初始化给小核

当赋值完成,小核便拥有了大核分配的可使用的地址,此时便可开始异构通讯。
Linux 调试节点
在 remoteproc 框架中的 remoteproc_debugfs.c 和 remoteproc_sysfs.c 中分别创建了debugfs和sysfs节点。
sysfs 节点
在remoteproc框架中向用户提供了coredump、recovery、firmware、state、name节点,其路径如下:
/sys/class/remoteproc/remoteproc0/state
/sys/class/remoteproc/remoteproc0/name
/sys/class/remoteproc/remoteproc0/firmware
/sys/class/remoteproc/remoteproc0/recovery
/sys/class/remoteproc/remoteproc0/coredump
其作用分别为:
- state:通过输入不同的命令来控制远程处理器的状态;
- name:显示远程处理器的名称;
- firmware:通过输入来修改固件名称;
- recovery:recovery 的内容可以是 enabled、disabled 或 recovery 三者之一,用于控制恢复机制的行为。
- enabled 表示远程处理器将在崩溃时可以自动恢复;
- disabled 表示远程处理器在崩溃时将保持崩溃状态;
- recovery 表示如果远程处理器处于崩溃状态,此功能将触发立即恢复,而不用手动更改或检查恢复状态(启用/禁用)。
- coredump:coredump的内容可以是 inline、disabled 或default三者之一,用于控制核心转储机制的行为。
- inline 表示coredump 不会被复制到单独的缓冲区,恢复过程必须等到数据被用户空间读取;
- disabled 表示这是默认的核心转储机制。恢复将在不收集任何转储的情况下继续进行;
- enabled 表示当 remoteproc 崩溃时,整个核心转储将被复制到一个单独的缓冲区并暴露给用户空间。
debugfs 节点
在 remoteproc 框架中向用户提供了name、recovery、crash、resource_table、carveout_memories、coredump、aw_trace_log、aw_trace_event节点,其路径如下:
/sys/kernel/debug/remoteproc/remoteproc0/name
/sys/kernel/debug/remoteproc/remoteproc0/recovery
/sys/kernel/debug/remoteproc/remoteproc0/crash
/sys/kernel/debug/remoteproc/remoteproc0/resource_table
/sys/kernel/debug/remoteproc/remoteproc0/carveout_memories
/sys/kernel/debug/remoteproc/remoteproc0/coredump
/sys/kernel/debug/remoteproc/remoteproc0/aw_trace_log
/sys/kernel/debug/remoteproc/remoteproc0/aw_trace_event
其作用分别为:
- name:显示远程处理器的名称;
- recovery:recovery 的内容可以是 enabled、disabled 或 recovery 三者之一,用于控制恢复机制的 行为。
- enabled 表示远程处理器将在崩溃时可以自动恢复;
- disabled 表示远程处理器在崩溃时将保持崩溃状态;
- recovery 表示如果远程处理器处于崩溃状态,此功能将触发立即恢复,而不用手动更改或检查恢复状态(启用/禁用)。
- crash:记录系统崩溃时候的有关信息;
- resource_table:记录了小核的资源信息(资源表);
- carveout_memories:记录小核的内存分配情况;
- coredump:coredump的内容可以是 inline、disabled 或default三者之一,用于控制核心转储机制的行为。
- inline 表示coredump 不会被复制到单独的缓冲区,恢复过程必须等到数据被用户空间读取;
- disabled 表示这是默认的核心转储机制。恢复将在不收集任何转储的情况下继续进行;
- enabled 表示当 remoteproc 崩溃时,整个核心转储将被复制到一个单独的缓冲区并暴露给用户空间。
- aw_trace_log:查看小核系统运行过程中的日志。
- aw_trace_event:查看小核的trace event
小核AMP控制台
当前SDK中小核的控制台分为 2 个,一个是通过串口进入的串口控制台,另外一个是在 Linux 端通过 amp_shell 命令进入的 AMP 控制台,AMP 控制台主要提供在 Linux 端远程执行小核固件里的命令并查看命令的输出结果,一般在实际设备未引出小核串口的情况下使用。而串口控制台除了执行命令和查看命令输出结果外还可查看小核系统运行过程中打印的一些日志。AMP控制台配置步骤如下。
配置信息

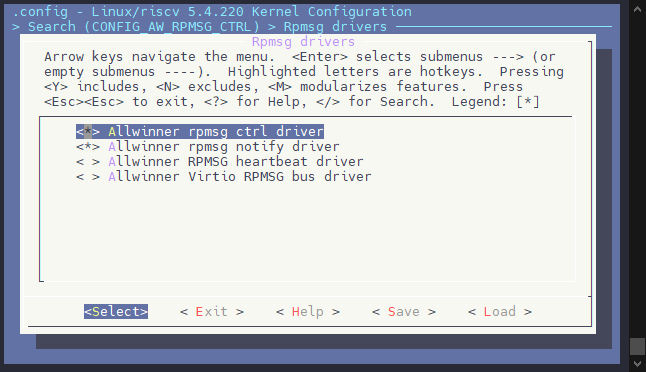

- 大核 Linux 环境需要启用内核配置
CONFIG_AW_RPMSG_CTRL

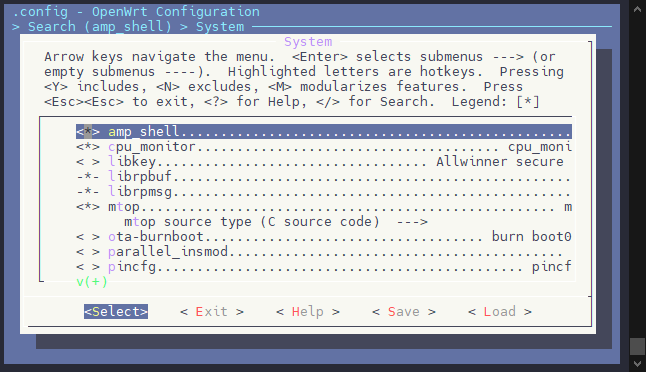

- 软件包配置
CONFIG_PACKAGE_amp_shell

小核 RTOS 环境需要启用如下配置:
- CONFIG_RPMSG_CLIENT
- CONFIG_MULTI_CONSOLE
- CONFIG_UART_MULTI_CONSOLE
- CONFIG_UART_MULTI_CONSOLE_AS_MAIN
- CONFIG_RPMSG_MULTI_CONSOLE
- CONFIG_RPMSG_CONSOLE_CACHE
使用示例
在 Linux 终端运行 amp_shell -d /dev/rpmsg_ctrl-e907_rproc@43030000 可以进入 RV 核AMP控制台。
amp_shell -d /dev/rpmsg_ctrl-e907_rproc@43030000
amp_shell 命令参数说明:
-d devname:指定要与哪个远端处理器建立连接,可使用ls /dev/rpmsg_ctrl*查看可用的设备文件。-e: cmd:不进入交互式控制台,只执行命令
提示
可使用命令 amp_exit 退出 AMP 控制台
:::
注意事项

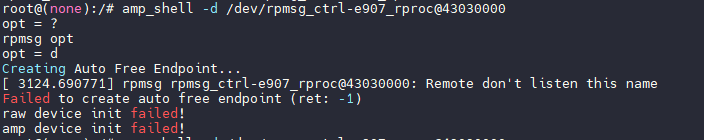

如果出现 Failed to create auto free endpoint 则是小核没有开启 CONFIG_RPMSG_MULTI_CONSOLE 和 CONFIG_RPMSG_CONSOLE_CACHE 配置

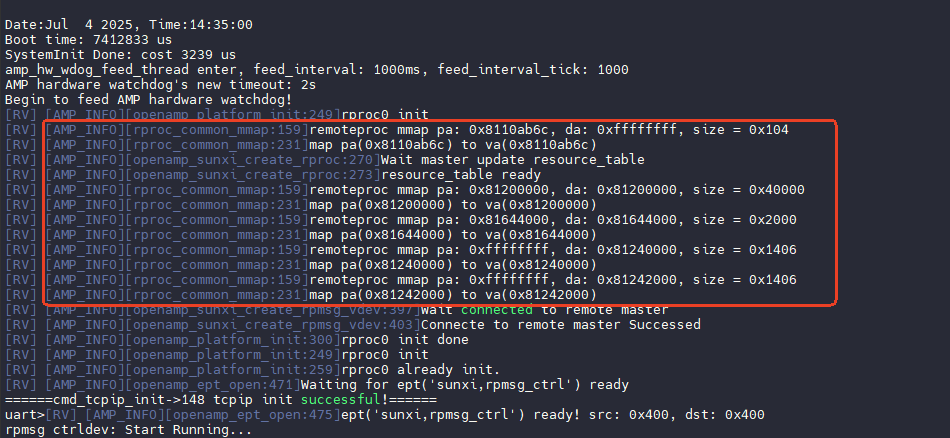

小核日志获取
由于 AMP 控制台只能用来执行命令并查看命令输出结果,因此在未引出小核串口的情况下若需要获取小核系统运行过程中打印的日志则需要使用 AMP trace log 功能。
AMP trace log 的实现机制说明:
- 异构系统会从 DDR SDRAM 中开辟(carveout)出一段空间用作小核的运行内存,代码段、数据段、BSS段、堆栈都在这段内存当中;
- 小核在 BSS 段中定义一个全局的数组
amp_log_buffer,将这个trace buffer的address和len,通过resource table传递给大核 - 小核的
printf打印日志接口会同步将日志写入amp_log_buffer - 大核解析
resource table获得trace buffer的address和len,然后从相应的内存中,读取trace log

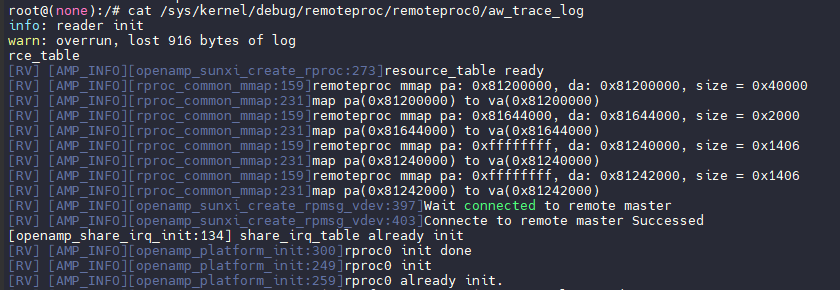

cat /sys/kernel/debug/remoteproc/remoteproc0/aw_trace_log

如果希望大核实时输出小核的日志到控制台,使用这个命令即可
tail -f /sys/kernel/debug/remoteproc/remoteproc0/aw_trace_log > /dev/console &
如果出现找不到 tail 命令,需要在 make menuconfig 将其开启。
配置信息

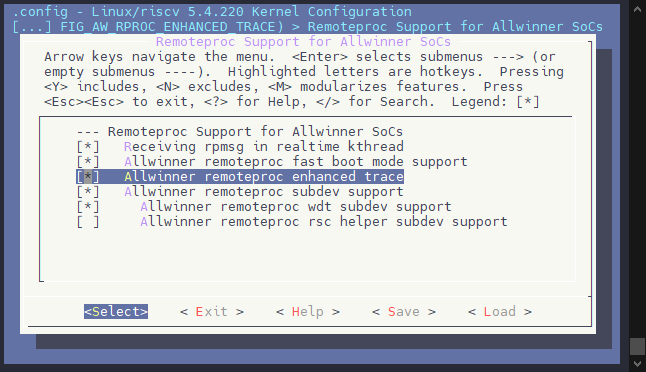

大核 Linux 环境需要启用内核配置 CONFIG_AW_RPROC_ENHANCED_TRACE。

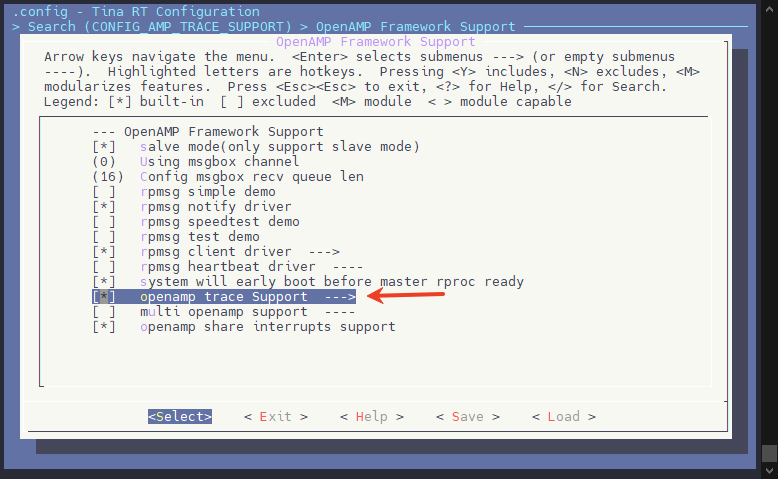

小核RTOS环境需要启用配置 CONFIG_AMP_TRACE_SUPPORT。

信息
RTOS 环境下可通过配置 CONFIG_AMP_TRACE_BUF_SIZE 来修改 trace buffer 的大小,此 buffer 对应的内存来自 RTOS 环境的一个全局数组,定义在rtos/lichee/rtos-components/thirdparty/openamp/trace_log/openamp_log.c 文件里,因此配置 CONFIG_AMP_TRACE_BUF_SIZE 的值决定了此全局数组占用的内存大小。
:::
小核内存区域划分
当前 SDK 中小核使用的内存区域按使用者分类主要分为临时内存区域、专用内存区域和共享内存区域,其中共享内存区域主要用于核间通信、共享中断等功能。

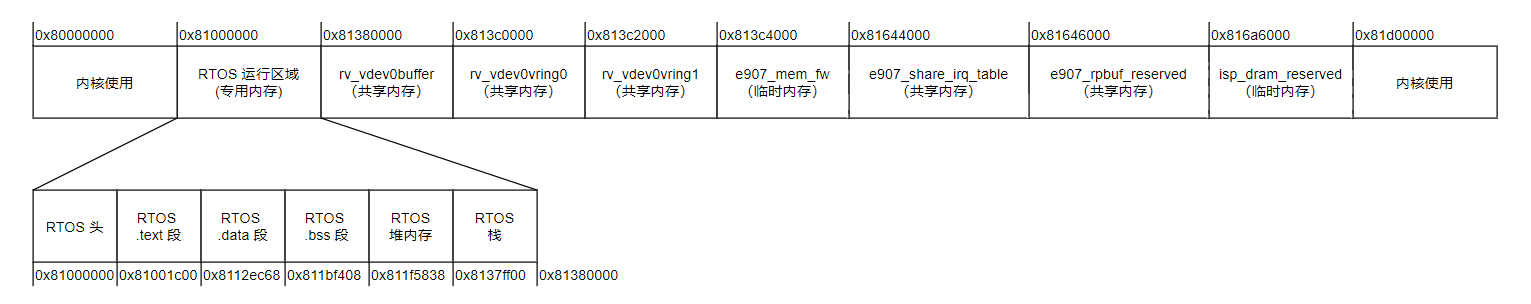

以 perf2b_fastboot 为例,其内存布局示例如下所示:

临时内存区域
小核若是在 BOOT0 启动,则需要在启动阶段保留这段 elf 固件供大核解析共享资源表地址以建立异构通讯,这块内存在大核解析完成后便会释放,小核并不在这块地址运行(BOOT0 会重定向到 elf 指定的运 行地址),他只是一段暂存固件的地址。其定义如下:
e907_mem_fw: e907_mem_fw@813c4000 {
/* boot0 & uboot0 load elf addr */
reg = <0x0 0x813c4000 0x0 0x00280000>;
};
若是快起系统,还有一块 ISP 临时地址区域,存放小核使用 ISP 时的一些算法数据,这块内存在大核初始化 VIN 后释放回大核使用
isp_dram_reserved:isp_dram@816a6000 {
reg = <0x0 0x816a6000 0x0 0x0065A000>;
};
专用内存区域
小核使用的专用内存区域主要包含小核的运行内存区域,不排除未来可能新增其他专用内存区域。这块内存是小核的运行地址,
rv_ddr_reserved: rvddrreserved@81000000 {
reg = <0x0 0x81000000 0x0 0x380000>;
no-map;
};

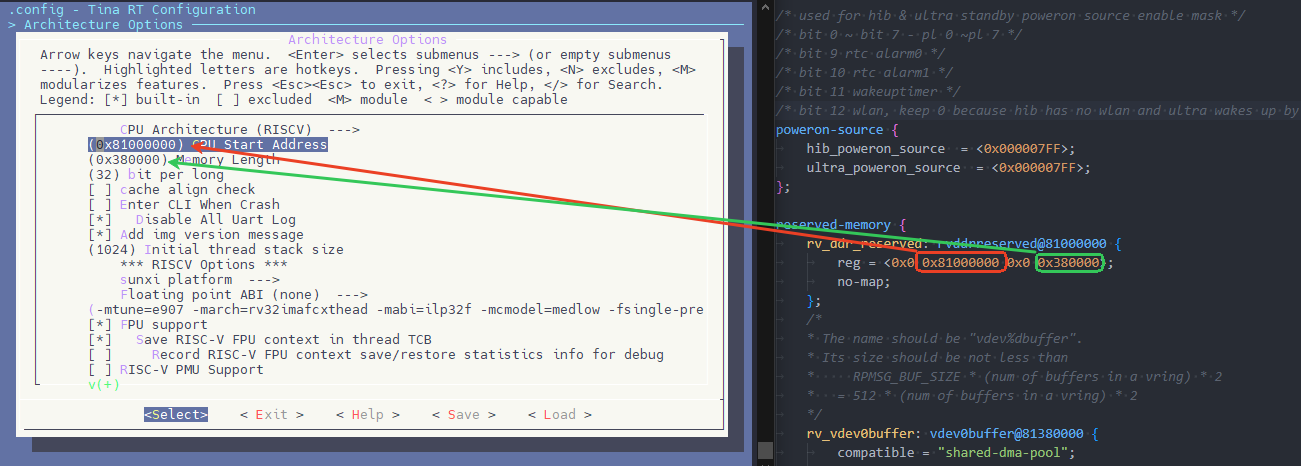

另外小核也需要配置为同样的地址,否则将会出现小核踩大核 内存的问题
CONFIG_ARCH_START_ADDRESS=0x81000000
CONFIG_ARCH_MEM_LENGTH=0x380000

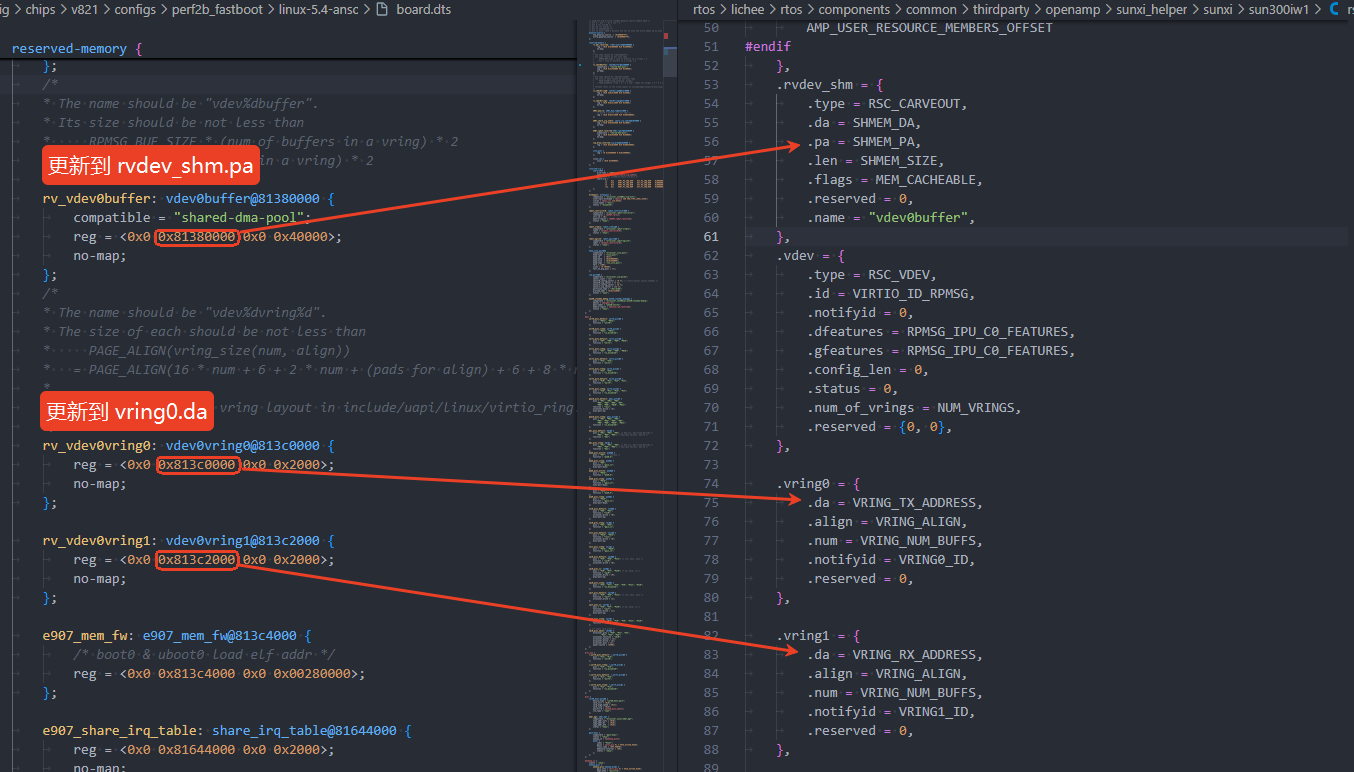

共享内存区域
从核使用的共享内存区域目前主要包含如下几个:
- 用于
rpmsg通信的vdev0buffer、vdev0vring0和vdev0vring1保留内存
rv_vdev0buffer: vdev0buffer@81380000 {
compatible = "shared-dma-pool";
reg = <0x0 0x81380000 0x0 0x40000>;
no-map;
};
rv_vdev0vring0: vdev0vring0@813c0000 {
reg = <0x0 0x813c0000 0x0 0x2000>;
no-map;
};
rv_vdev0vring1: vdev0vring1@813c2000 {
reg = <0x0 0x813c2000 0x0 0x2000>;
no-map;
};
- 用于
rpbuf通信的保留内存e907_rpbuf_reserved
e907_rpbuf_reserved:e907_rpbuf@81646000 {
compatible = "shared-dma-pool";
reg = <0x0 0x81646000 0x0 0x60000>;
no-map;
};
- 用于共享中断功能的
share_irq_table保留内存
e907_share_irq_table: share_irq_table@81644000 {
reg = <0x0 0x81644000 0x0 0x2000>;
no-map;
};
共享内存布局修改
RTOS 内存布局注意事项
-
在设计 RTOS 方案时,内核无法释放的内存(如
no-map内存)应紧跟在 RTOS 内存之后进行 分配。例如:rv_vdev0buffervdev0vring0vdev0vring1e907_rpbuf_reservedirq- ...其他 no-map 内存
这些内存区域不应与其他系统内存冲突,以保证内存的合理利用和系统的稳定运行。
-
RV32 内核的起始地址必须是 4MB 对齐,确保内存分配的正确性和系统启动时不会发生问题。
-
可能的起始地址选择:
- 0x0
- 0x400000
-
注意:不正确的内核起始地址配置会导致系统无法启动,必须选择合适的对齐地址。
- 如果选择将内核的起始地址配置在
0x400000(4MB对齐)时,0x0 到 0x400000 区域的内存将无法使用。这是由于 RV32 内核 VM 是线性内存排布的限制。这部分内存会被内核标记为ignore,即使该区域没有被其他程序占用,也无法使用,导致内存资源浪费。
- 如果选择将内核的起始地址配置在
-
-
OpenSBI 的内存地址必须是 固定的,并且设置 PMP(物理内存保护) 保护。
- OpenSBI 的地址应配置在一个特定的位置,避免随意挪动。这是确保系统稳定性、资源合理分配和安全性的关键。
- OpenSBI 起始地址需要 128K 对齐
内存区域配置
从核使用的内存区域地址可以灵活调整,只要确保这些地址不与 Linux 环境中其他保留内存区域发生冲突。特别是当涉及到共享内存区域时,它们的配置需要同时考虑 Linux 设备 树(DTS)配置和 RTOS 环境配置。
- 内存区域更新同步:当从核的运行内存区域发生更改时,需要同时在 Linux 设备树(DTS)和 RTOS 的配置中进行更新。这是因为从核运行的内存区域与Linux 内核之间存在紧密的耦合,且在 RTOS 启动时,相关配置也会影响到内存区域的访问。
- 避免内存冲突:需要确保从核使用的内存区域与 Linux 的保留内存区域不发生重叠。
内存区域布局优化
由于共享内存区域的数量通常较多,且这些区域会被从核修改(除了共享中断的内存区域不会被修改),为了避免配置复杂度,可以采取以下优化措施:
- 内存区域相邻配置:为了减少配置条目的需求,建议将所有会被从核修改的内存区域配置为相邻的内存区域。具体来说,不同内存区域之间应当避免出现空洞(即,前一个区域的结束地址+1 应该等于下一个区域的起始地址)。这种方式有助于减少从核对内存区域进行访问控制时的配置复杂度。
- MPU配置优化:RISC-V架构中的MPU配置条目可能有限。因此,合理安排共享内存区域的布局,避免在内存区域之间留有空洞,可以有效减少MPU配置条目的消耗。将相邻的共享内存区域合并到一个配置条目中,避免MPU配置条目不足的情况。
- 减少MPU配置条目冲突:通过优化内存区域的布局,可以最大限度地减少对多个MPU条目的需求,从而确保内存保护配置能有效应用于所有共享内存区域。这有助于防止因MPU条目不足而导致的系统异常或访 问错误。
- 临时内存配置:临时内存建议放到共享内存的后面,不要夹在共享内存中间,方便后期释放内核可以分配出完整连续的内存。
修改示例
在开发中,不免需要修改内存,这里的内存需要多块区间同时修改,包括

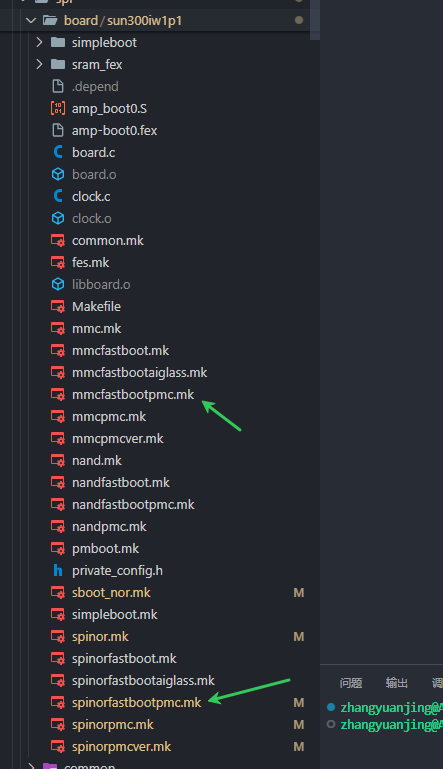

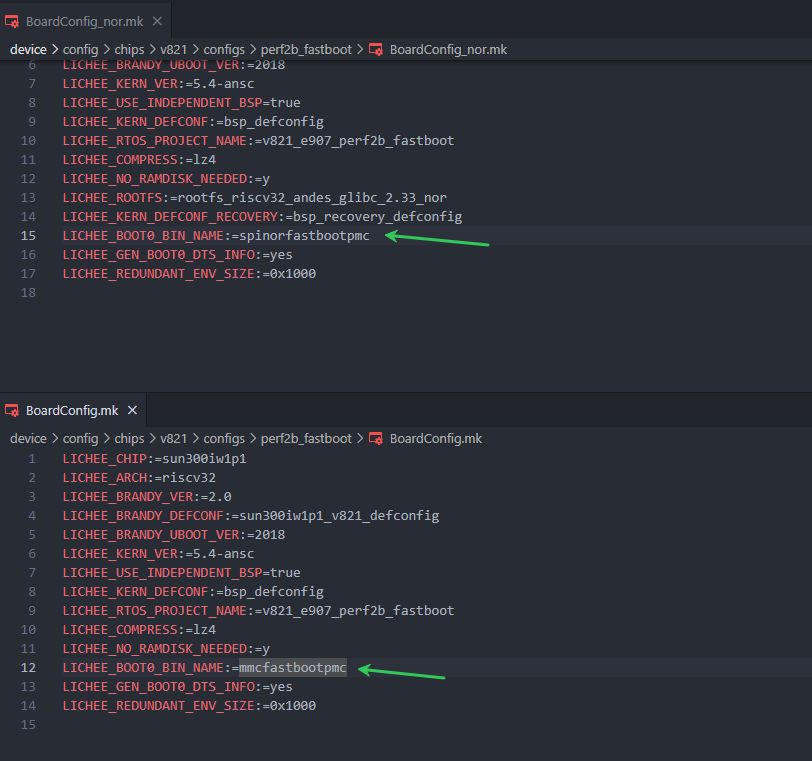

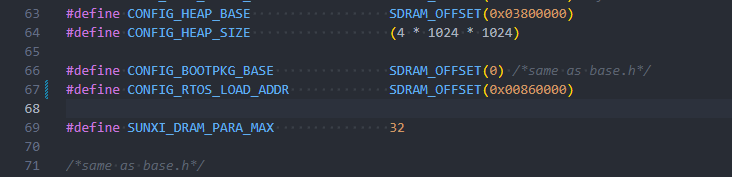

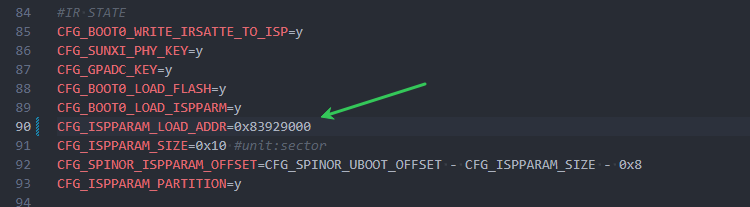

- SPL 中 RTOS 的预加载地址

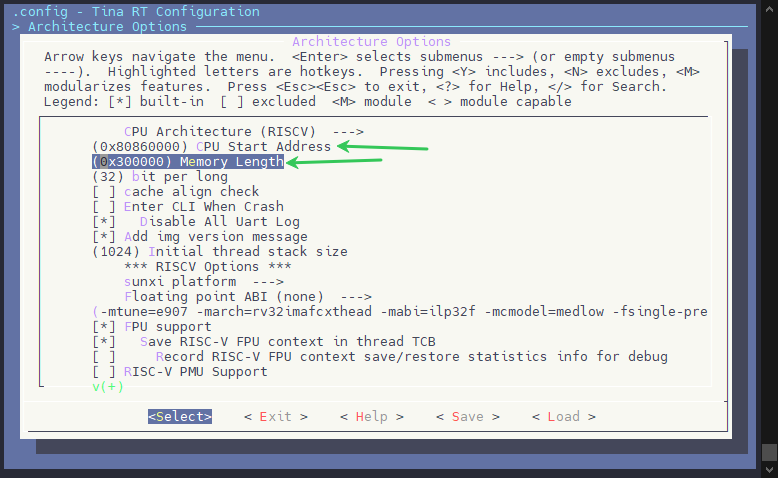

- RTOS 的起始地址,内存大小

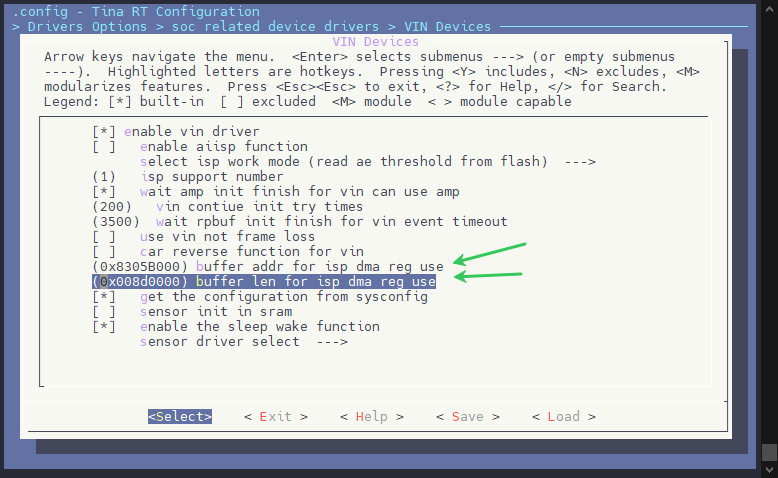

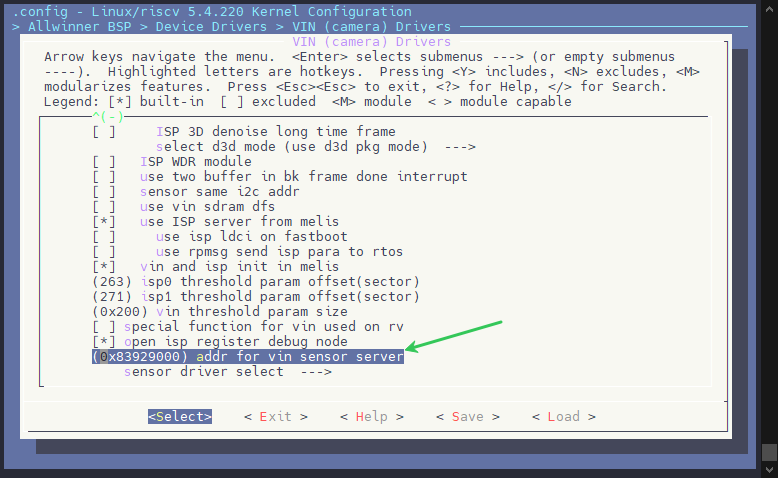

- ISP 等功能的预留地址

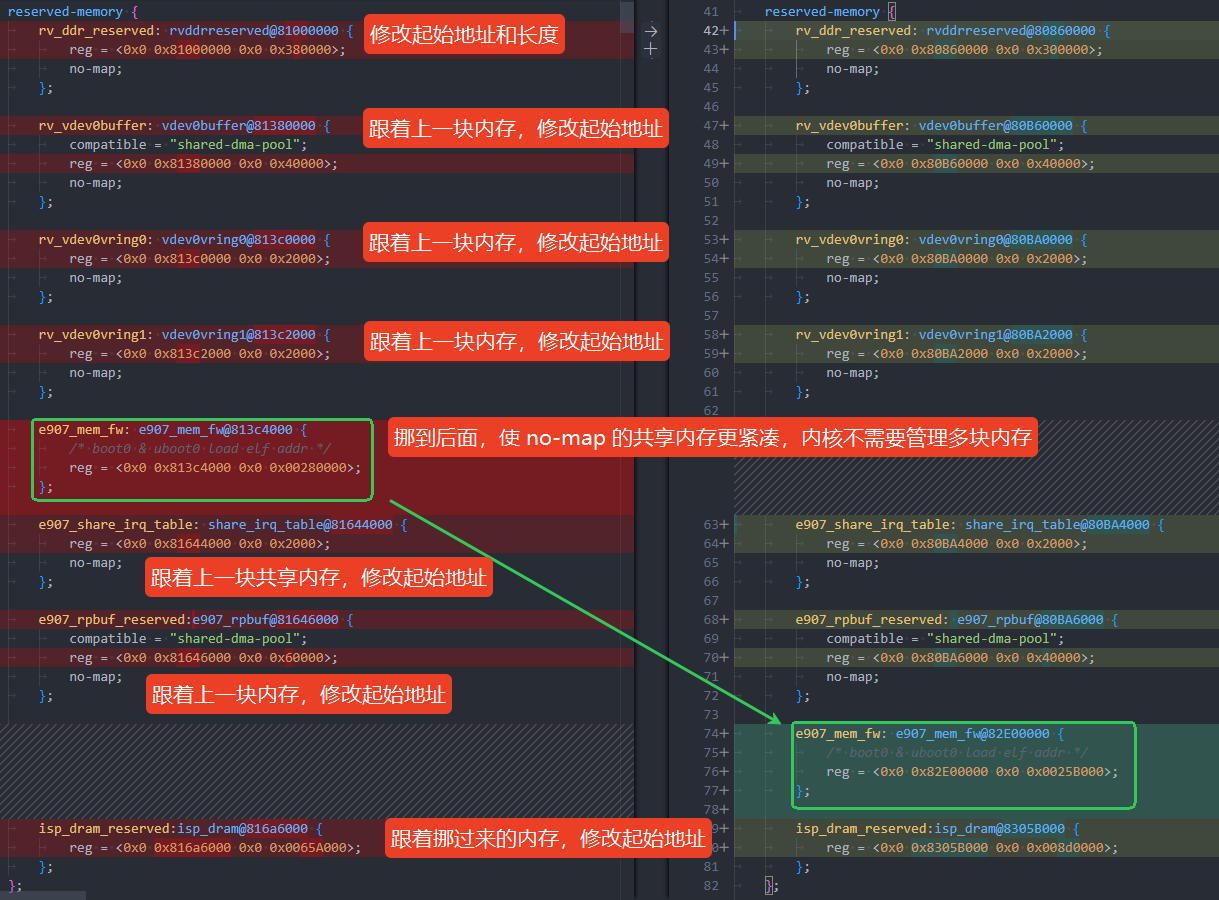

下面将以 perf2b_fastboot 为例,按照内存布局表格修改内存布局,演示需要修改的部分
| 内存类型 | 原内存起始地址 | 原内存长度 | 新内存起始地址 | 新内存长度 | 修改说明 |
|---|---|---|---|---|---|
| rv_ddr_reserved | 0x81000000 | 0x380000 | 0x80860000 | 0x300000 | 修改起始地址 |
| rv_vdev0buffer | 0x81380000 | 0x40000 | 0x80B60000 | 0x40000 | 紧凑内存布局,跟着修改 |
| rv_vdev0vring0 | 0x813c0000 | 0x2000 | 0x80BA0000 | 0x2000 | 紧凑内存布局,跟着修改 |
| rv_vdev0vring1 | 0x813c2000 | 0x2000 | 0x80BA2000 | 0x2000 | 紧凑内存布局,跟着修改 |
| e907_mem_fw | 0x813c4000 | 0x280000 | 0x82E00000 | 0x25B000 | 减少内存大小,放到后半,给内核连续可申请内存 |
| e907_share_irq_table | 0x81644000 | 0x2000 | 0x80BA4000 | 0x2000 | 紧凑内存布局,跟在 rv_vdev0vring1 后面 |
| e907_rpbuf_reserved | 0x81646000 | 0x60000 | 0x80BA6000 | 0x40000 | 紧凑内存布局,跟在 e907_share_irq_table 后面 |
| isp_dram_reserved | 0x816a6000 | 0x65A000 | 0x8305B000 | 0x8d0000 | 增加内存大小 |
- 设备树地址布局修改

diff --git a/board.dts b/board.dts
index 4616ea2..19ed113 100755
--- a/configs/perf2b_fastboot/linux-5.4-ansc/board.dts
+++ b/configs/perf2b_fastboot/linux-5.4-ansc/board.dts
@@ -39,45 +39,45 @@
};
reserved-memory {
- rv_ddr_reserved: rvddrreserved@81000000 {
- reg = <0x0 0x81000000 0x0 0x380000>;
+ rv_ddr_reserved: rvddrreserved@80860000 {
+ reg = <0x0 0x80860000 0x0 0x300000>;
no-map;
};
- rv_vdev0buffer: vdev0buffer@81380000 {
+ rv_vdev0buffer: vdev0buffer@80B60000 {
compatible = "shared-dma-pool";
- reg = <0x0 0x81380000 0x0 0x40000>;
+ reg = <0x0 0x80B60000 0x0 0x40000>;
no-map;
};
- rv_vdev0vring0: vdev0vring0@813c0000 {
- reg = <0x0 0x813c0000 0x0 0x2000>;
+ rv_vdev0vring0: vdev0vring0@80BA0000 {
+ reg = <0x0 0x80BA0000 0x0 0x2000>;
no-map;
};
- rv_vdev0vring1: vdev0vring1@813c2000 {
- reg = <0x0 0x813c2000 0x0 0x2000>;
+ rv_vdev0vring1: vdev0vring1@80BA2000 {
+ reg = <0x0 0x80BA2000 0x0 0x2000>;
no-map;
};
- e907_mem_fw: e907_mem_fw@813c4000 {
- /* boot0 & uboot0 load elf addr */
- reg = <0x0 0x813c4000 0x0 0x00280000>;
- };
-
- e907_share_irq_table: share_irq_table@81644000 {
- reg = <0x0 0x81644000 0x0 0x2000>;
+ e907_share_irq_table: share_irq_table@80BA4000 {
+ reg = <0x0 0x80BA4000 0x0 0x2000>;
no-map;
};
- e907_rpbuf_reserved:e907_rpbuf@81646000 {
+ e907_rpbuf_reserved: e907_rpbuf@80BA6000 {
compatible = "shared-dma-pool";
- reg = <0x0 0x81646000 0x0 0x60000>;
+ reg = <0x0 0x80BA6000 0x0 0x40000>;
no-map;
};
- isp_dram_reserved:isp_dram@816a6000 {
- reg = <0x0 0x816a6000 0x0 0x0065A000>;
+ e907_mem_fw: e907_mem_fw@82E00000 {
+ /* boot0 & uboot0 load elf addr */
+ reg = <0x0 0x82E00000 0x0 0x0025B000>;
+ };
+
+ isp_dram_reserved:isp_dram@8305B000 {
+ reg = <0x0 0x8305B000 0x0 0x008d0000>;
};
};
- 配置 SPL 中小核
elf加载地址

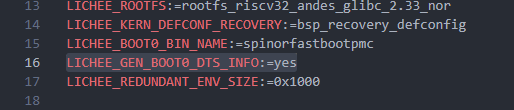

首先检查一下,是否启用了设备树与 SPL 的联动机制,查看板级目录下的 BoardConfig_nor.mk 文件,看看有没有配置LICHEE_GEN_BOOT0_DTS_INFO:=yes

如果这个没有配置,可以增加配置使用联动机制(增加配置后需要重新 source build/envsetup.sh && lunch 应用配置),也可以修改文件 brandy/brandy-2.0/spl/include/configs/sun300iw1p1.h 配置宏 CONFIG_RTOS_LOAD_ADDR
brandy/brandy-2.0/spl/include/configs/sun300iw1p1.h
#define CONFIG_RTOS_LOAD_ADDR SDRAM_OFFSET(0x00860000)

- 配置 SPL 中小核 ISP 参数地址(快起使用 ISP 参数功能需要配)
首先确认当前方案使用的配置文件,这里以 perf2b_fastboot 板级为例,查看 BoardConfig_nor.mk 和 BoardConfig.mk 中配置的 LICHEE_BOOT0_BIN_NAME,分布对应 SPI NOR 方案与 eMMC 方案下使用的 BOOT0 配置。

如果 BoardConfig_nor.mk 和 BoardConfig.mk中没有配置 LICHEE_BOOT0_BIN_NAME ,则标识方案使用默认配置,根据具体存储器件选择 mmc.mk,spinor.mk,nand.mk 即可
| 软件方案 | 存储器件 | 配置文件 |
|---|---|---|
| 普通 | SPI NOR | brandy/brandy-2.0/spl/board/sun300iw1p1/spinor.mk |
| 普通 | SPI NAND | brandy/brandy-2.0/spl/board/sun300iw1p1/nand.mk |
| 普通 | eMMC/SD NAND | brandy/brandy-2.0/spl/board/sun300iw1p1/mmc.mk |
| 快起 | SPI NOR | brandy/brandy-2.0/spl/board/sun300iw1p1/spinorfastboot.mk |
| 快起 | eMMC/SD NAND | brandy/brandy-2.0/spl/board/sun300iw1p1/mmcfastboot.mk |
前往 brandy/brandy-2.0/spl/board/sun300iw1p1 找到配置文件

修改对应配置文件的 ISP 参数保存地址,这个地址位于 isp_dram_reserved 的末尾

- 配置 RTOS 启动地址
执行 mrtos menuconfig 配置 RTOS 的内存,这块内存需要与 rv_ddr_reserved 设备树配置的一致。

- 配置 ISP 预留地址(快起配置)
执行 mrtos menuconfig 配置 ISP 的预留内存,这块内存需要与 isp_dram_reserved 设备树配置的一致。

- 配置 RTOS ISP 参数预留地址(快起使用 ISP 参数功能需要配)

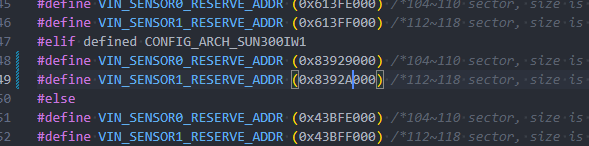

修改代码 rtos/lichee/rtos-hal/hal/source/vin/vin_isp/isp_server/isp_server.h 中配置宏的地址

- 配置 Linux ISP 参数预留地址(快起使用 ISP 参数功能需要配)
进入内核 menuconfig 找到配置修改即可

大核和小核共享中断
随着多核异构处理器的流行,外设中断的分配成为 AMP 场景下一个急需解决的问题,一级中断控制器控制的外设中断的分配在 AMP 场景下比较容易解决,由于一级中断控制器一般是每个 CPU 对应一个,不同 CPU 上运行的软件提前协商好某个外设中断在哪个 CPU 上处理,其他 CPU 对应的一级中断控制器禁用此外设中断即可。
但到了二级和二级以上的中断控制器时就无法简单的通过在某个 CPU 上禁用中断控制器控制的某个外设中断解决了,这些中断控制器一般是全局的,并非每个CPU 一个,以二级中断控制器为例:二级中断控制器汇聚多个中断源为一个中断信号后同时连接到多个 CPU 对应的一级中断控制器上,这些二级中断控制器控制的不同中断只要有其中一个触发,多个 CPU 都会进入对应的中断处理函数,即使触发的中断并不是分配给当前 CPU 的。

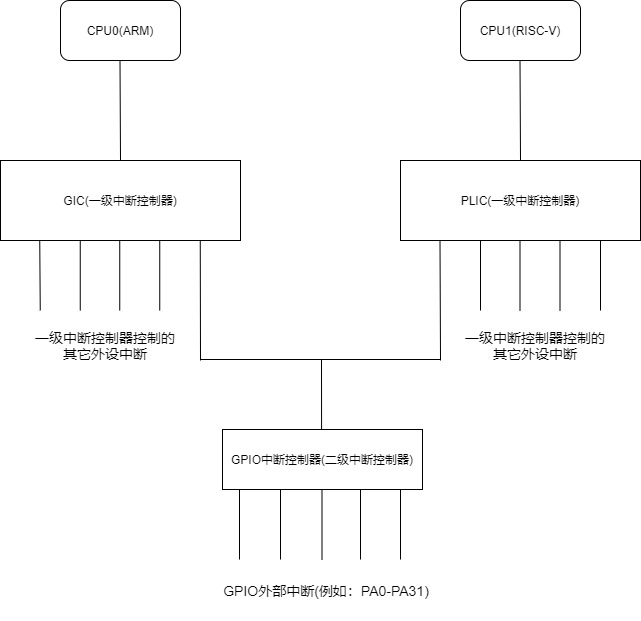

二级中断控制器的典型示例为 GPIO 中断控制器:GPIO 控制器内集成了一个比较简单的中断控制器,其将一个 GPIO 组内的所有 GPIO 的外部中断汇聚成一个中断信号然后连接到一级中断控制器上。如下图所示。

因此,为了解决 AMP 场景下外设中断的分配问题,在软件层面上设计了共享中断模块。
共享中断模块使用一块共享内存来记录某个外设中断被分配到哪个核处理,且在对应中断控制器的驱动代码里根据中断分配信息判断当前中断是否由本CPU核处理。
配置共享中断
RTOS 中需要勾选 CONFIG_AMP_SHARE_IRQ 驱动
System components --->
thirdparty components --->
OpenAMP Support --->
[*] openamp share interrupts support

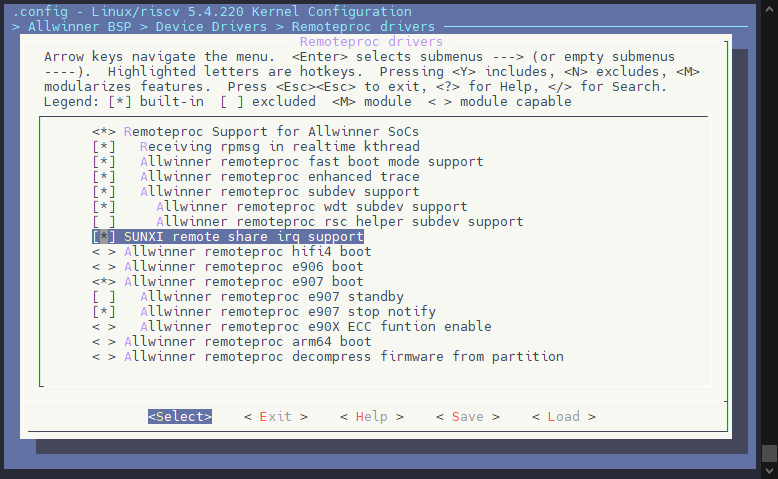

Linux 内核需要启用 CONFIG_SUNXI_RPROC_SHARE_IRQ
Allwinner BSP --->
Device Drivers --->
Remoteproc drivers --->
[*] SUNXI remote share irq support

设备树中需要增加共享中断表的保留内存区域,配置具体的中断分配信息节点,并且在 e907_rproc 中引用该内存。
/{
reserved-memory {
e907_share_irq_table: share_irq_table@81644000 {
reg = <0x0 0x81644000 0x0 0x2000>;
no-map;
};
};
reserved-irq {
share-e907 {
arch-name = "e907";
memory-region = <&e907_share_irq_table>;
/* defined by sun300iw1-share-irq-dt.h */
share-irq =
<1 0x1 E907_PA_IRQ_NUM A27_PA_IRQ_NUM 0x00000000>,
<3 0x3 E907_PC_IRQ_NUM A27_PC_IRQ_NUM 0x00000000>,
<4 0x4 E907_PD_IRQ_NUM A27_PD_IRQ_NUM 0x00000000>,
<12 0xc E907_PL_IRQ_NUM A27_PL_IRQ_NUM 0x00000000>;
};
};
};
中断分配信息节点包含三个主要属性:
- arch-name:
- 用于标识此中断分配信息对应的远程处理器(remoteproc)。
- 该值需与远程处理器配置中的
share-irq属性值一致。
- memory-region:
- 用于标识保存中断分配信息的内存区域。
- share-irq(数组):
- 数组中的每五个数值构成一组,描述一个 GPIO 组内每个 GPIO 外部中断的分配信息。
- 第1个数值(id):该值需要与
share_irq_table数组中每个元素的major成员一致。对于sun55iw3,可以在bsp/drivers/remoteproc/sunxi_share_interrupt/xxx-share-irq.h文件中找到share_irq_table数组。 - 第2个数值(中断类型):从1开始,表示对应的 GPIO 中断类型。例如,1为 GPIOA 中断,2为 GPIOB 中断,依此类推。
- 第3个数值(远端处理器中断号):表示远端处理器的中断号。宏定义可以在
bsp/include/dt-bindings/gpio/xxx-share-irq-dt.h中找到生成中断号的宏。 - 第4个数值(本端处理器中断号):表示本端处理器的中断号,宏 定义同样可在
bsp/include/dt-bindings/gpio/xxx-share-irq-dt.h中找到。 - 第5个数值(中断分配信息的掩码):该掩码用来表明 GPIO 组内的 GPIO 外部中断是分配给本端处理器还是远端处理器。
- 对应位为
0时,表示分配给本端处理器。 - 对应位为
1时,表示分配给远端处理器。
- 对应位为
相应 remoteproc 节点下增加 share-irq 属性,属性值和中断分配信息节点里的 arch-name 属性值一致,另外还需在原有的 memory-region 属性值的基础上增加保留内存对应的内存区域。
&e907_rproc {
firmware-name = "amp_rv0.bin";
mboxes = <&msgbox 0>;
mbox-names = "arm-kick";
auto-boot;
skip-shutdown;
fw-region = <&e907_mem_fw>;
memory-region = <&rv_ddr_reserved>,
<&rv_vdev0buffer>,
<&rv_vdev0vring0>,
<&rv_vdev0vring1>,
<&e907_share_irq_table>;
fw-partitions = "riscv0", "riscv0-r";
fw-partition-sectors = <4096>;
memory-mappings =
/* < DA len PA > */
/* SRAM ISP */
< 0x2000000 0xa800 0x2000000 >,
/* SRAM VE */
< 0x200a800 0x17400 0x200a800 >,
/* SRAM WIFI */
< 0x68000000 0x1000000 0x68000000 >,
/* DRAM */
< 0x80000000 0x0fffffff 0x80000000 >;
stop-record-reg = <0x4a00020c>;
share-irq = "e907";
status = "okay";
rproc_wdt: rproc_wdt@0 {
timeout_ms = <6000>;
try_times = <1>;
reset_type = <0x2>;
panic_on_timeout = <1>;
status = "okay";
};
};
共享中断注意事项
- 共享中断模块目前只支持GPIO中断控制器这个二级中断控制器控制的中断,一级中断控制器控制的外设中断不支持。
- 若同一个GPIO组内的不同GPIO外部中断分配到超过2个CPU核上,可通过新增中断分配信息节点并正确设置中断分配信息的掩码来支持这种场景。
- 若一个GPIO组内使用到的GPIO对应的外部中断只会在某一个CPU上处理,可将剩余未复用为外部中断功能的GPIO对应的外部中断也分配给这个CPU处理,此时另外一个CPU不会注册相关的GPIO中断处理函数,可避免另外的CPU不必要的进入GPIO中断处理函数
小核异常状态看门狗

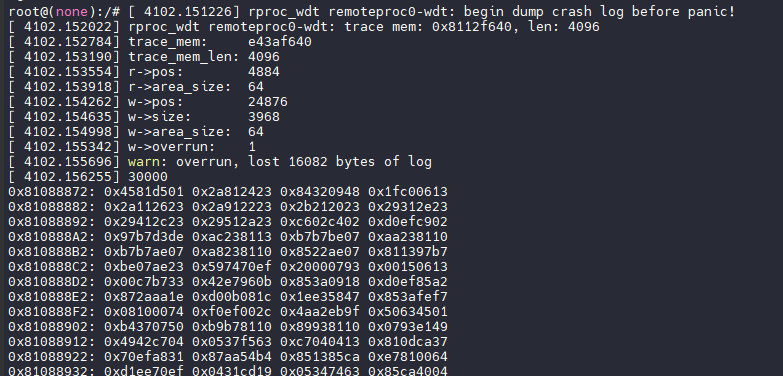

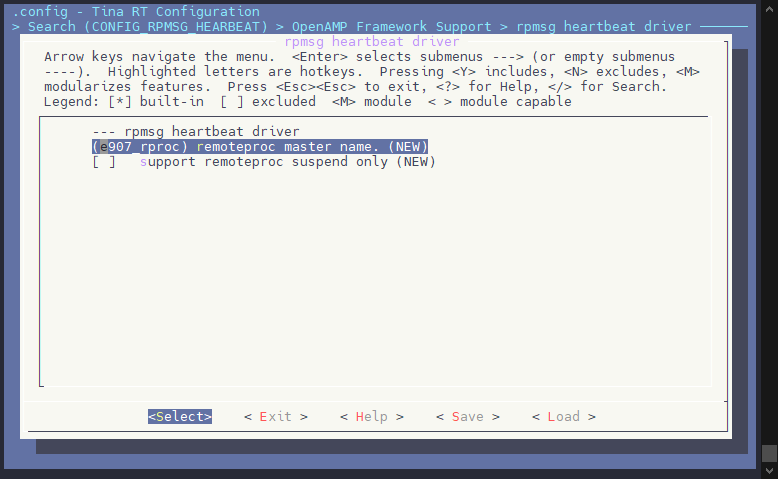

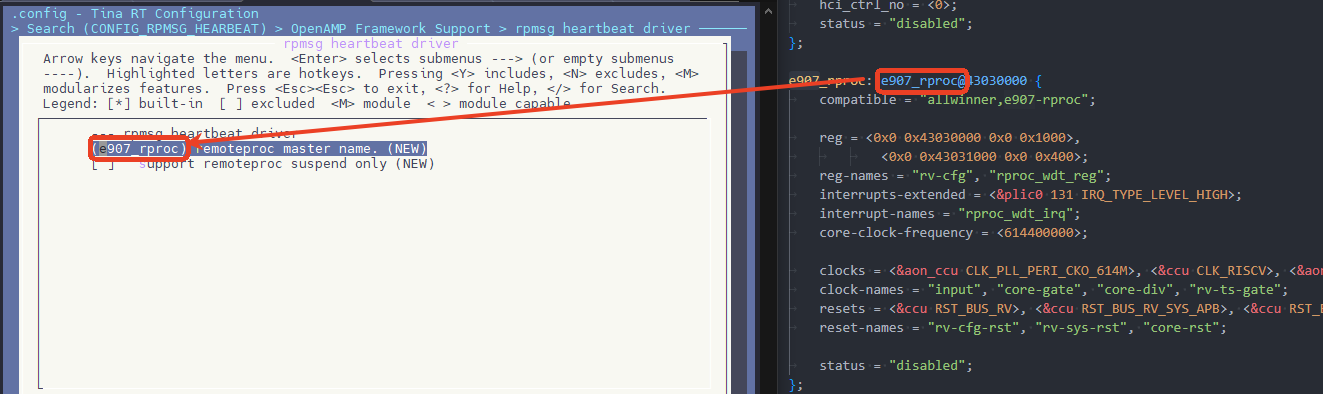

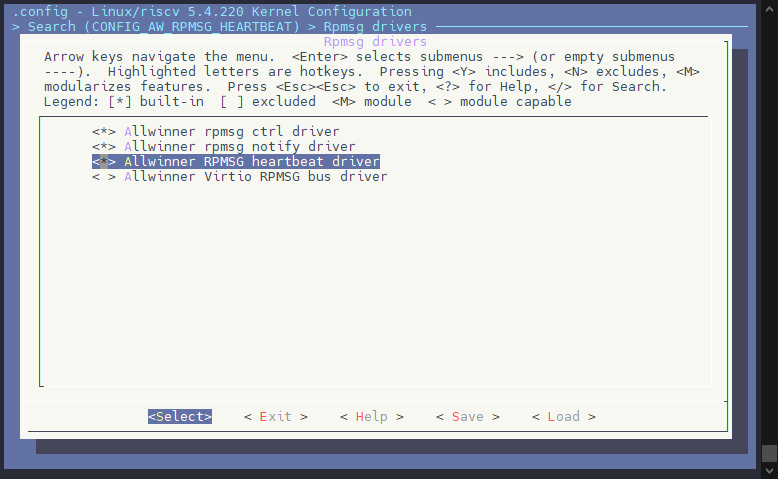

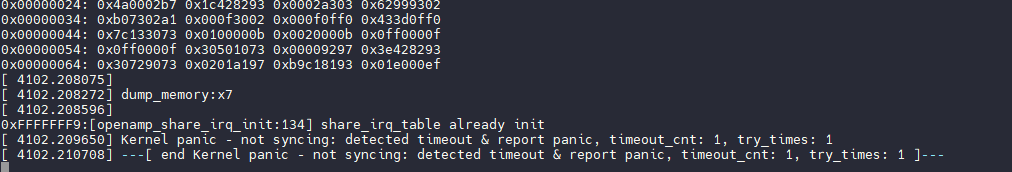

小核异常状态获取支持使用 AMP 软件看门狗或 AMP 硬件看门狗。
