百问网Avaota F2核心板

简介​

百问网的 AvaotaF2 V861 开发套件 采用 Pico 尺寸设计，紧凑且功能强大，支持标准 2.54 排针接口，方便与面包板连接，进行 DIY 实验。其超薄双面设计令其尺寸仅与 1 元硬币相当，集成了 V861 所有核心功能，极大地提升了开发灵活性与可扩展性。

这款开发套件具备多种强大特性：

  • 板载 MIPI CSI 4Lane/2Lane摄像头接口，支持高清图像采集。
  • SPI NOR FLASH（16MB），提供充足的存储空间。
  • AXP333电源管理芯片，提供VCC\DRAM\DCDC电源。
  • TF 卡卡座，方便数据存储和扩展。
  • MIC 拾音接口和SPK喇叭接口，便于音频采集和音频播放。
  • 烧录按键，简化固件烧录操作。
  • POWON按键，电源管理芯片的按键。
  • 丰富的 GPIO 资源，可灵活配置和控制外部硬件设备。
  • 硬件没有使用PMC功能。

该开发套件支持最新的 Tina Linux 5.0 系统，可直接在 V861 AvaotaF2 上进行开发。除此之外，还支持多种配件：

  • MIPI 摄像头 GC2083，提供高质量图像采集。
  • SPI 屏幕：包括 3.5 寸 320x480 分辨率显示屏和 1.54 寸 240x240 分辨率显示屏，适应多样的显示需求。

AvaotaF2 V861 开发套件集成了丰富的功能，操作简便且便于拓展，是进行嵌入式开发与实验的理想选择。

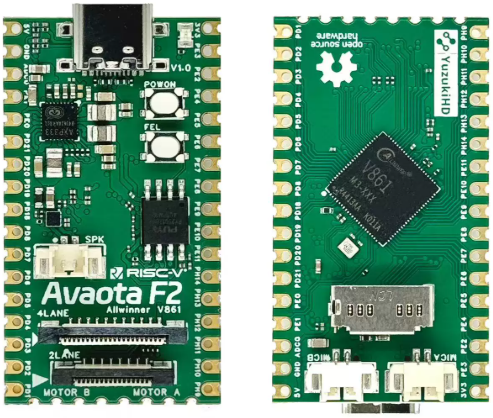

image-20260618150109059

核心板参数​

项目参数
主控全志V861 M3-XXX
PMU集成电源芯片AXP333
DDRInternal 128MB DDR3
MemoryNor Flash 128MB（PY25Q256）
摄像头单目 1920x1080@30fps
屏幕3.5寸（320*480）SPI 屏
麦克风麦克风接口*2
按键FEL烧录
按键POWON烧录
灯LED * 1
Debug支持uart串口调试，支持ADB USB调试
USBType-C USB * 1, 同时支持供电和数据传输以及串口输出
GPIO引出双盘排针30Pin 支持多达30个GPIO信号
板身尺寸长44mm*宽24mm
板层6层板

核心板接口功能示意​

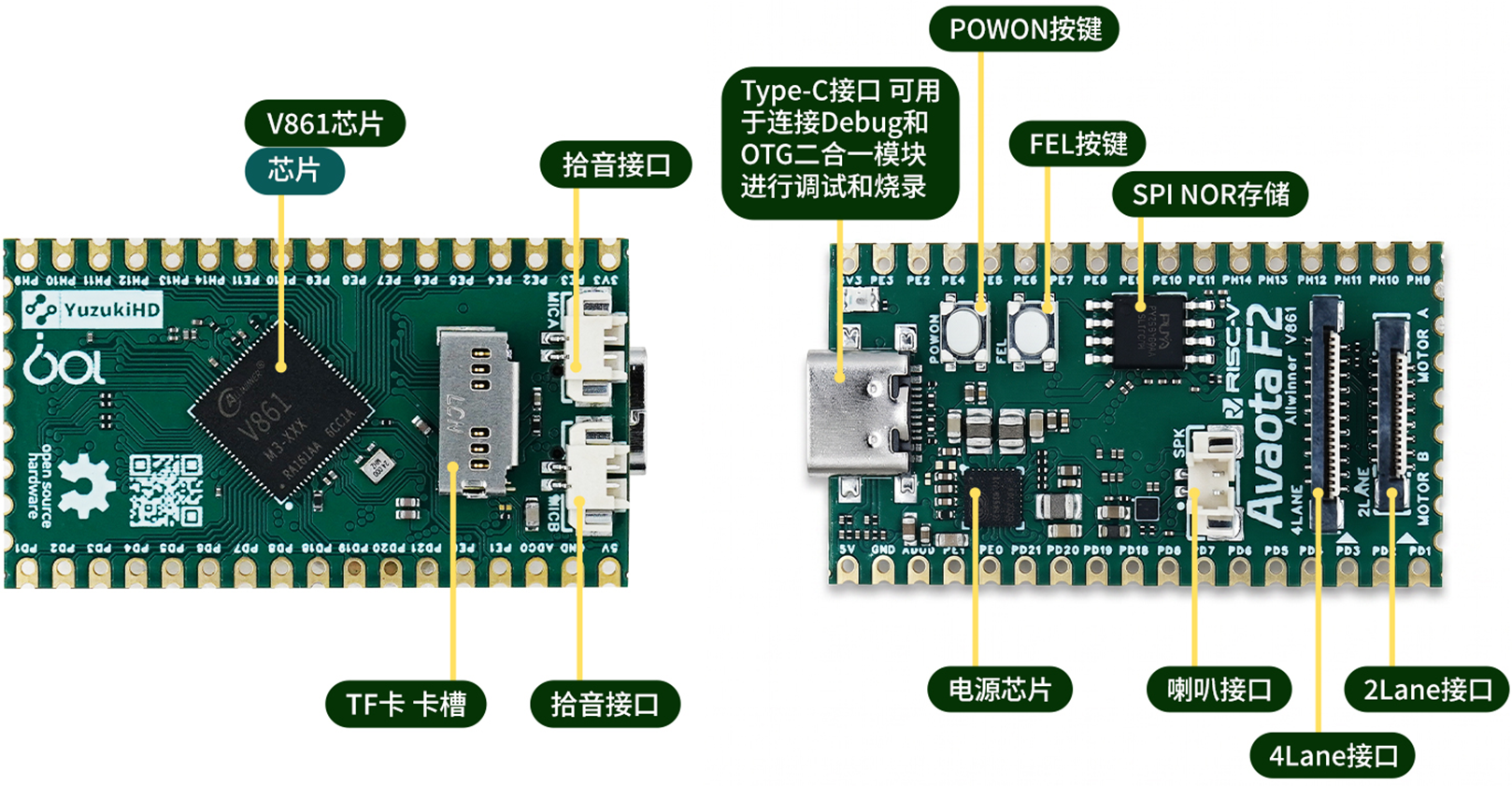

image-20260618174139797

核心板使用入门​

串口调试​

核心板支持接出两路调试串口，分别为 RISC-V CPU Linux 核心串口 UART0，波特率均为 115200。

核心板调试串口有两种接入方式：

  • 使用 USB 拆分器接入串口：仅接出常用的 CPU 核心串口 UART0
  • 使用 GPIO 接入串口：支持接出 CPU 核心串口 UART0

使用 USB 拆分器接入串口

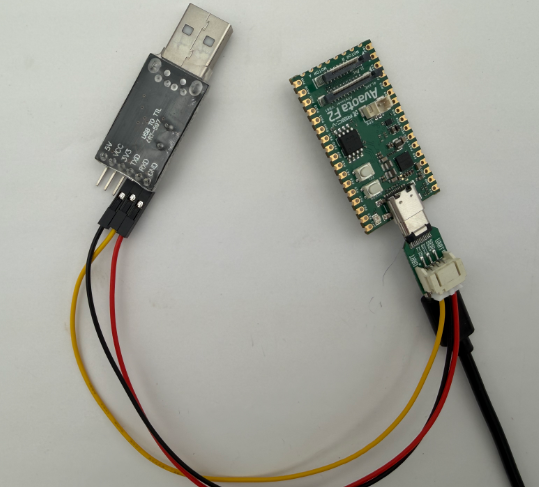

核心板设计之时复用了 TypeC 中的 SBU 信号线用于传输串口信号，这个串口是 UART0。使用USB分线器连接串口和USB数据线，接入方法如下：

image-20260618181917085

使用 GPIO 接入串口

核心板串口位于 PL 口，如下图所示，需要焊接或者排针接出。其中绿色的是 RISC-V MCU 核心串口，蓝色的是 RISC-V CPU 串口。

待补充...

串口线打开电脑的设备管理器，确认串口号，例如这里是 COM5。

com5Devices

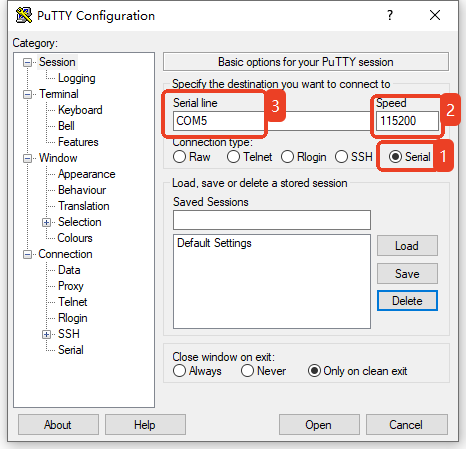

硬件连接完成后，使用串口终端访问，波特率 115200 。例如这里使用的 PuTTY

image-20241119154137938

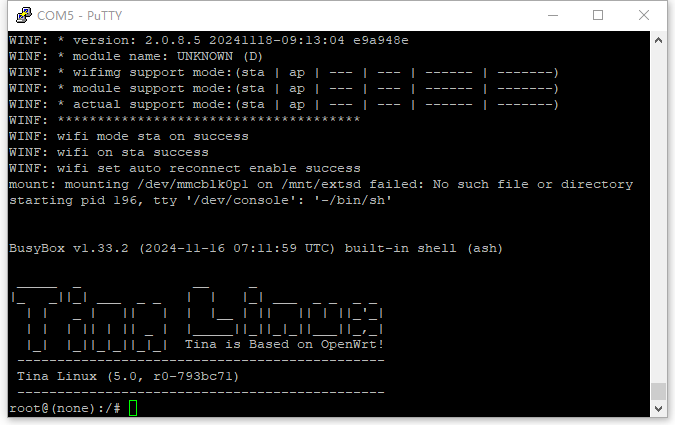

如果是刷入固件的核心板，上电后即可看到启动日志与控制台

image-20241119154325232

ADB 调试​

在电脑上安装 ADB，打开 CMD 使用 adb shell 进入终端。

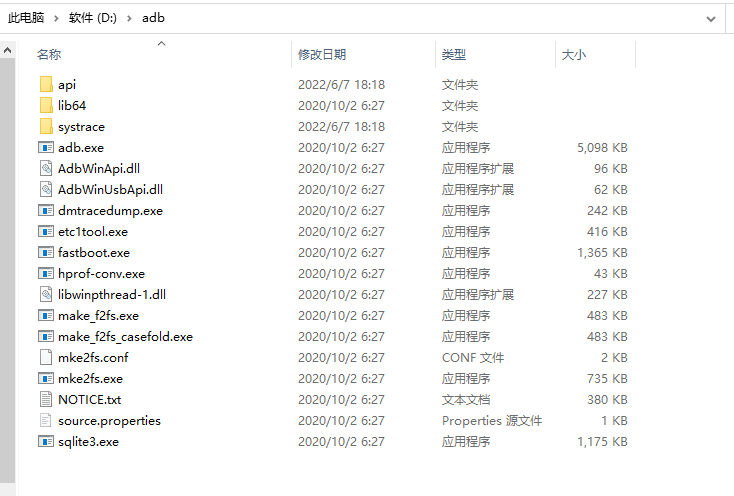

（1） 在 全志开发者社区-资料下载 专区 下载 ADB 工具 ADB(tab自动补全版) （2）下载后解压放到本地磁盘下（例如D盘的adb文件夹里）

adb_ins_1-17415738627347

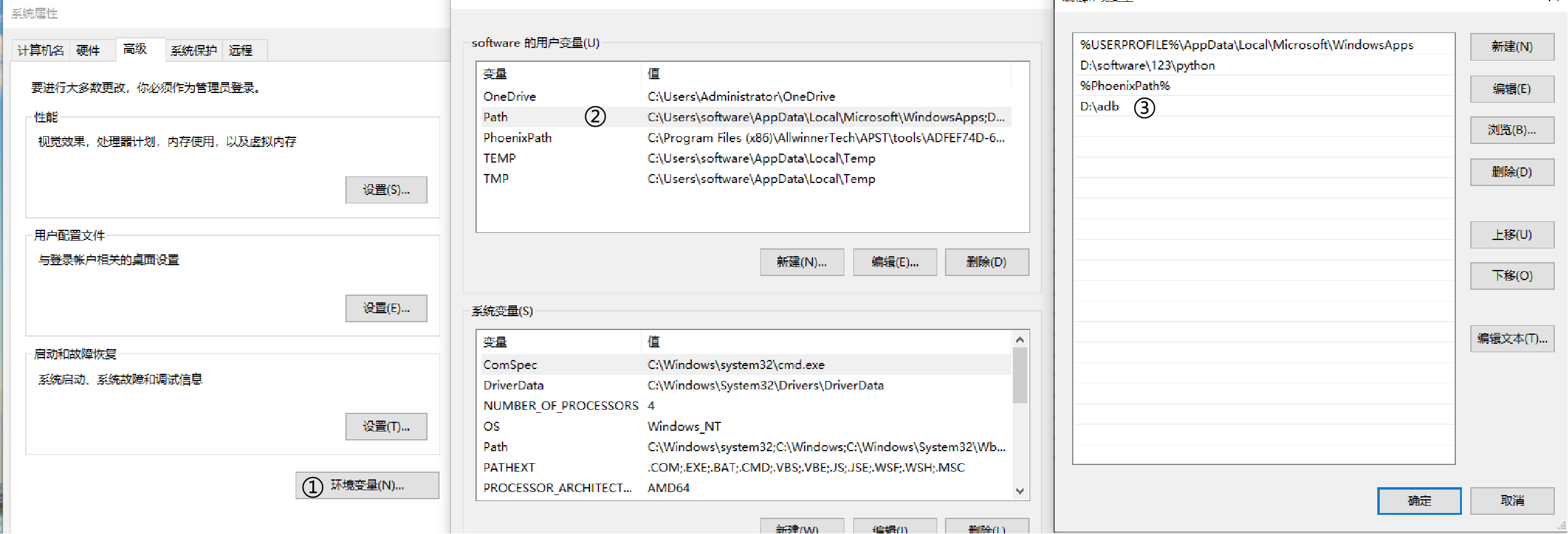

（3） 右键 ”此电脑“，属性，找到高级系统设置，点击环境变量，xxx用户的环境变量，Path，新增一个环境变量。

adb_ins_2-174157386273410

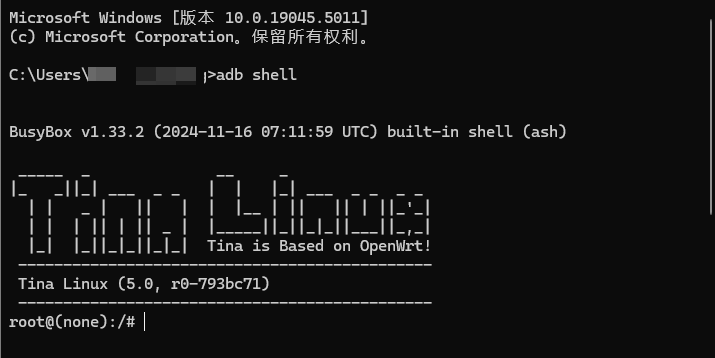

（4） 打开命令提示符，输入 adb shell

image-20241119154459505

ADB 也可以作为文件传输使用，例如：

  • 将 sample.mp4 上传到核心板 /mnt/UDISK 目录内
C:\System> adb push sample.mp4 /mnt/UDISK
  • 将 /mnt/UDISK/sample.mp4 下拉到当前目录内
C:\System> adb pull /mnt/UDISK/sample.mp4

重启​

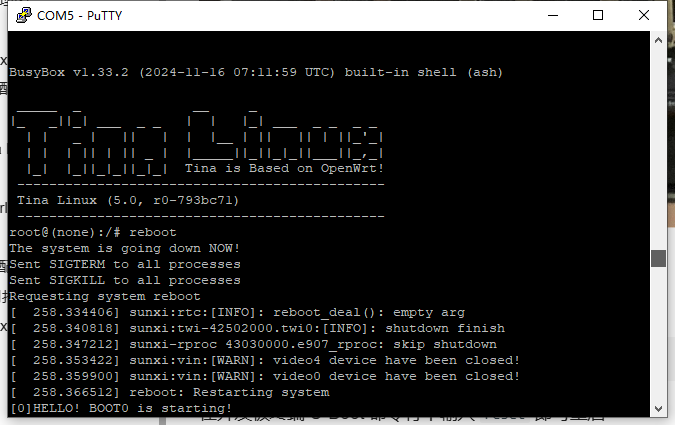

在核心板终端 Linux 命令行中输入 reboot 即可重启

image-20241119154725553

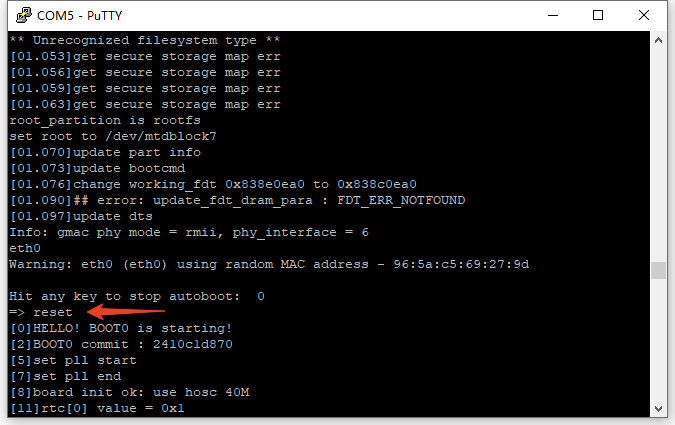

在核心板终端 U-Boot 命令行中输入 reset 即可重启

image-20241119154815320

烧录​

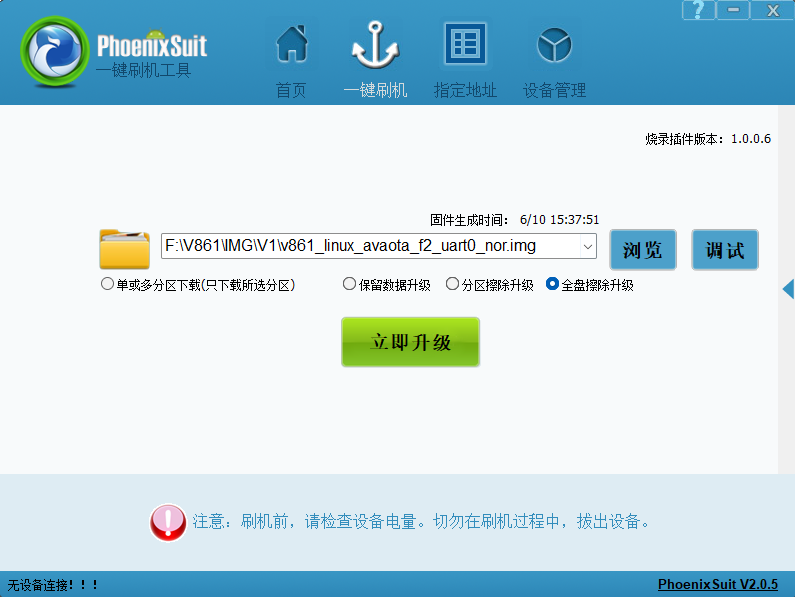

USB烧录采用全志发布的PhoenixSuit工具作为USB烧写工具，如图所示：

PhonenixSutit工具图示

image-20260618182525336

打开软件后选择一键刷机，点击浏览选择对应要烧写的.img固件。

接下来在核心板找到按键 FEL，断开USB，电源。

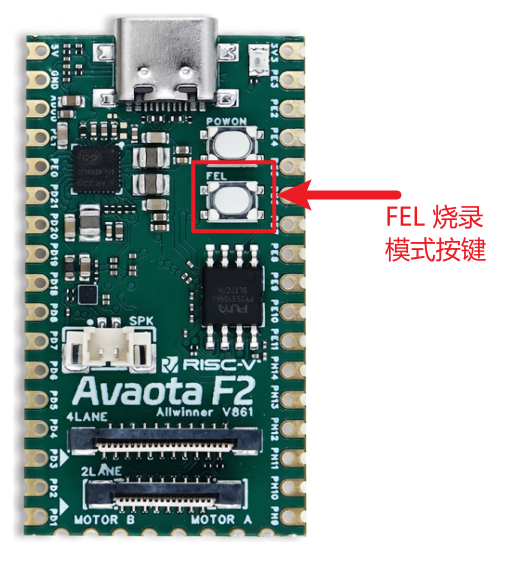

（1）按住 FEL 按键

（2）插入 USB 线

（3）等待电脑连接成功，松开 FEL 按键即可进入烧录模式。

image-20260618180139780

等待硬件进入烧录模式后，电脑工具界面出现烧录进度条，等待进度条结束即可烧写成功，烧写过程中可接着串口查看烧写过程打印。
