SDK 内核调试指南

本文档介绍如何使用 CKLink 调试器配合 GDB 对 V861 SDK 的 Linux 内核进行调试，包括硬件连接、软件环境配置、调试会话操作等内容。

概述​

调试工具简介​

V861 SDK 内核调试采用「CKLink + GDB」的调试方案，下表帮助您快速了解该方案的特点：

工具功能概述适用场景
CKLink平头哥 RISC-V 调试器，内置 GDB Server内核调试、U-Boot 调试、裸机程序调试
GDBGNU 调试器，支持断点、单步、变量查看命令行调试、脚本自动化
VSCode图形化调试环境（可选）大型项目调试、可视化操作

调试架构​

┌─────────────────┐                    ┌─────────────────┐
│     PC Side     │                    │   Board Side    │
│                 │                    │                 │
│  ┌───────────┐  │      USB/Ethernet  │  ┌───────────┐  │
│  │    GDB    │◄─┼────────────────────┼──│  CKLink   │  │
│  │           │  │                    │  │  Server   │  │
│  └───────────┘  │                    │  └─────┬─────┘  │
│                 │                    │        │JTAG    │
│  vmlinux        │                    │        ▼        │
│  Source Code    │                    │  ┌───────────┐  │
│                 │                    │  │   C907    │  │
│                 │                    │  │   (SoC)   │  │
│                 │                    │  └───────────┘  │
└─────────────────┘                    └─────────────────┘

CKLink 通过 JTAG 接口连接目标芯片，PC 端的 GDB 通过网络端口与 CKLink 内置的 GDB Server 通信，实现对目标芯片的调试。

硬件要求​

项目要求
调试器CKLink 调试器（平头哥 T-Head 出品）
开发板V861-BGA_PER1 开发板（或其他 V861 系列开发板）
连接线JTAG 连接线（10Pin 或 20Pin）
PCWindows 或 Linux 系统

软件要求​

软件说明
XuanTie Debug Server平头哥调试服务器软件（DebugServerConsole）
RISC-V GDBRISC-V 架构 GDB 调试器（SDK 工具链自带）
内核源码带调试信息的内核源码

CKLink 是平头哥（T-Head）推出的 RISC-V 调试器，专为调试 RISC-V 架构处理器设计。它具有以下特点：

  • 原生 RISC-V 支持：完整支持 RISC-V 调试规范
  • 内置 GDB Server：无需额外配置，直接与 GDB 对接
  • 多核调试支持：支持多核处理器的同步调试
  • 多种连接方式：支持 USB 和以太网连接
型号接口连接方式适用场景
CKLink LiteJTAG/SWDUSB个人开发、便携调试
CKLink ProJTAG/SWDUSB/以太网团队开发、远程调试

工作原理​

CKLink 的核心是一个协议转换器，将 GDB 的调试命令转换为 JTAG 协议信号：

GDB Commands ──► GDB Server (CKLink) ──► JTAG Protocol ──► Target CPU
                       │
                       ▼
                 TCP/IP Port
                 (default: 2241)

硬件连接​

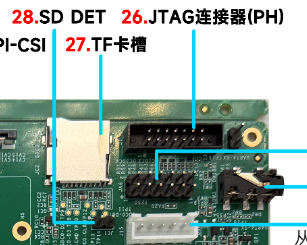

JTAG 接口位置​

V861-BGA_PER1 开发板的 JTAG 调试接口位于开发板正面，编号 26。全志平台也支持将 TF 卡口复用为 JTAG 功能，也可以用卡口作为调试口使用。

image-20260321160544276

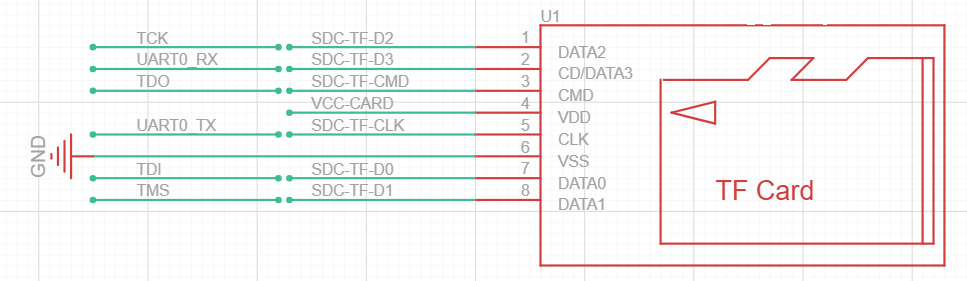

TF 卡口 JTAG 复用功能示例

image-20260321160705711

接线说明​

CKLink 与开发板 JTAG 接口的连接关系如下：

CKLink 信号JTAG 信号说明
TCKTCK时钟信号
TMSTMS测试模式选择
TDITDI测试数据输入
TDOTDO测试数据输出
GNDGND地线
VCCVCC目标板电源检测（可选）
RSTRST复位信号（可选）
caution
note

注意事项

note
  1. 连接前请确保开发板处于断电状态
  2. 确认 JTAG 接口线序正确，避免接反损坏芯片
  3. VCC 信号仅用于电平检测，不可用于供电

:::

连接示意与配置​

在这里我们使用 JTAG 连接 PH 口或者连接 PF 口，

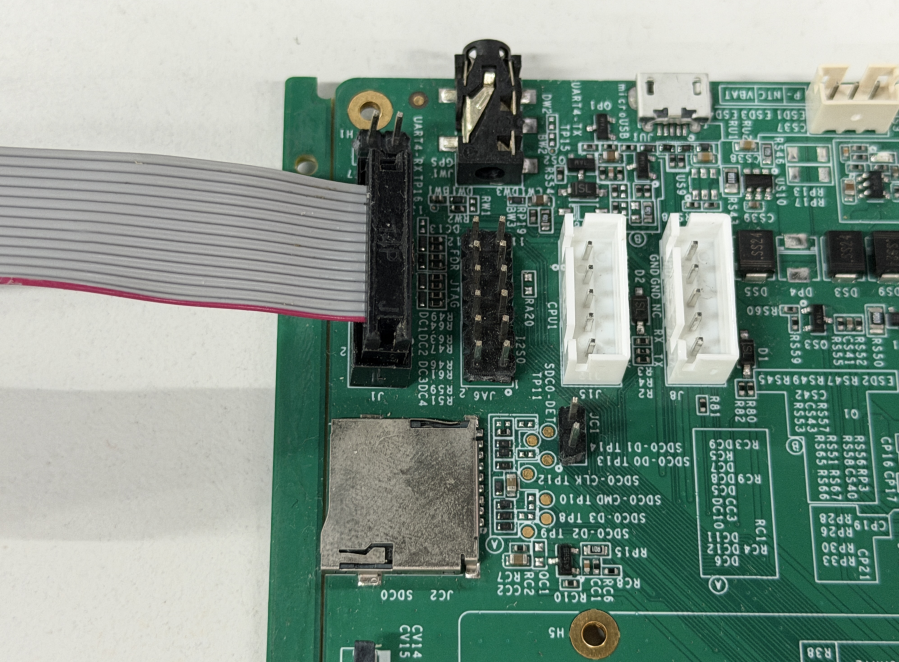

PH 口连接示意图​

image-20260321160941636

PH 口配置方式​

C907 JTAG 口

  • 配置 BOOT0 使一开始就切换到 PH 作为 C907 JTAG，配置 device/config/chips/{chip}/configs/{board}/sys_config.fex
[jtag_para]
jtag_enable     = 1
jtag_ms         = port:PH9<7><default><default><default>
jtag_ck         = port:PH10<7><default><default><default>
jtag_do         = port:PH11<7><default><default><default>
jtag_di         = port:PH12<7><default><default><default>
  • 如果内核启动了有驱动切换了，需要强制切回来（这里为了方便将PH CFG2全切 mux7，也可以先读出来再把有需要的切到对应的 mux）
echo 0x02000154 0x77777777 > /sys/class/sunxi_dump/write

E907 JTAG 口

  • 配置 BOOT0 使一开始就切换到 PH 作为 E907 JTAG，配置 device/config/chips/{chip}/configs/{board}/sys_config.fex
[jtag_para]
jtag_enable     = 1
jtag_ms         = port:PH9<2><default><default><default>
jtag_ck         = port:PH10<2><default><default><default>
jtag_do         = port:PH11<2><default><default><default>
jtag_di         = port:PH12<2><default><default><default>
  • 如果内核启动了有驱动切换了，需要强制切回来（这里为了方便将PH CFG2全切 mux2，也可以先读出来再把有需要的切到对应的 mux）
echo 0x02000154 0x22222222 > /sys/class/sunxi_dump/write

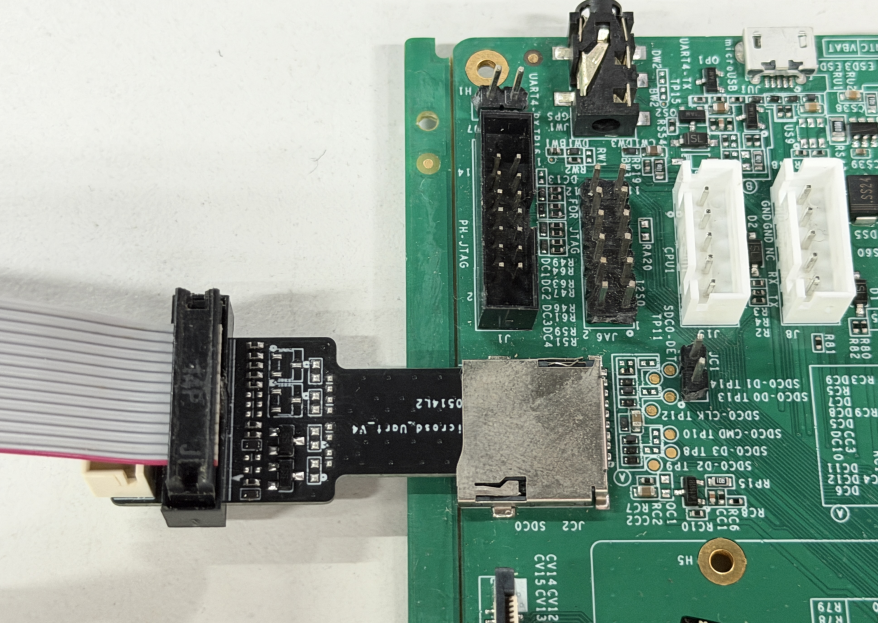

PF 连接示意图​

image-20260321161004608

PF 口配置方式​

C907 JTAG 口

  • 配置 BOOT0 使一开始就切换到 PF 作为 C907 JTAG，配置 device/config/chips/{chip}/configs/{board}/sys_config.fex
[jtag_para]
jtag_enable     = 1
jtag_ms         = port:PF0<6><default><default><default>
jtag_ck         = port:PF1<6><default><default><default>
jtag_do         = port:PF3<6><default><default><default>
jtag_di         = port:PF5<6><default><default><default>
  • 如果内核启动了有驱动切换了，需要强制切回来（这里为了方便将PF全切 mux6，也可以先读出来再把有需要的切到对应的 mux）
echo 0x020000f0 0x66666666 > /sys/class/sunxi_dump/write

E907 JTAG 口

  • 配置 BOOT0 使一开始就切换到 PF 作为 E907 JTAG，配置 device/config/chips/{chip}/configs/{board}/sys_config.fex
[jtag_para]
jtag_enable     = 1
jtag_ms         = port:PF0<3><default><default><default>
jtag_ck         = port:PF1<3><default><default><default>
jtag_do         = port:PF3<3><default><default><default>
jtag_di         = port:PF5<3><default><default><default>
  • 如果内核启动了有驱动切换了，需要强制切回来（这里为了方便将PF全切 mux3，也可以先读出来再把有需要的切到对应的 mux）
echo 0x020000f0 0x33333333 > /sys/class/sunxi_dump/write

软件环境配置​

安装 XuanTie Debug Server​

Linux 环境​

（1）获取安装包

从玄铁官网下载安装包：玄铁官网下载

安装包中包含：

  • XuanTie-DebugServer-linux-i386-*.sh.tar.gz：32位系统
  • XuanTie-DebugServer-linux-x86_64-*.sh.tar.gz：64位系统

（2）安装步骤

# 解压安装包
tar -xzf XuanTie-DebugServer-linux-x86_64-*.sh.tar.gz

# 添加执行权限
chmod +x XuanTie-DebugServer-linux-*.sh

# 执行安装（需要 sudo 权限）
sudo ./XuanTie-DebugServer-linux-*.sh -i

（3）选择安装路径

安装过程会提示设置安装路径：

  • 默认路径：直接按回车，安装到 /usr/bin/
  • 自定义路径：输入绝对路径后确认

（4）验证安装

DebugServerConsole -v

Windows 环境​

（1）获取安装包

从玄铁官网下载 XuanTie-DebugServer-windows*.zip

（2）安装步骤

  1. 解压 zip 文件
  2. 双击运行 Setup.exe
  3. 按向导完成安装（建议勾选 ICE Driver 和 Tutorial）

（3）运行程序

  • GUI 版：DebugServer.exe
  • Console 版：DebugServerConsole.exe

XuanTie Debug Server 运行参数​

Console 版 Debug Server 通过启动参数配置运行时行为。常用参数如下：

参数说明默认值
-setclk iceclk设定 JTAG 时钟频率，默认单位 MHz，支持 kHz12
-port port设定 socket 通信端口2241
-arch tcsky/riscv/auto选择调试架构auto
-list-ice列出当前连接的 ICE 设备-
-select-ice serial_number指定 ICE 串号连接-
-prereset连接前执行 nreset 操作不执行
-v/-version查看版本号-
-h/--help查看帮助信息-
tip
note

参数说明

note
  • JTAG 时钟频率上限：CKLink-Pro/CKLink-V1 为 24MHz，CKLink-Lite 为 2500kHz
  • -arch auto 会自动探测调试架构（RISC-V DM 或 XuanTie HAD）

:::

安装 GDB 调试工具​

V861 SDK 已自带 RISC-V GDB，位于工具链目录：

# 内核编译工具链
out/toolchain/Xuantie-900-gcc-linux-6.6.36-glibc-x86_64-V3.3.0-20260204/bin

内核编译配置​

为了使内核支持调试，需要开启以下配置选项：

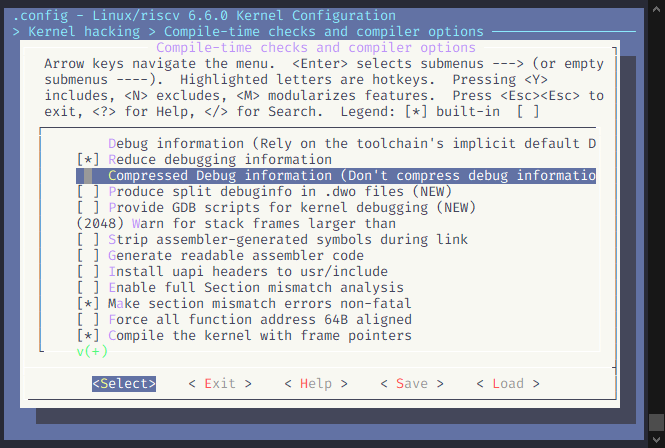

开启内核调试信息​

make kernel_menuconfig

导航到以下路径并勾选：

Kernel hacking  --->
    Compile-time checks and compiler options  --->
        [*] Debug information
            [*]   Rely on the toolchain's implicit default DWARF version
        [*]   Reduce debugging information (可选项，减小符号表大小)

image-20260321161600265

相关配置选项说明​

配置项说明
CONFIG_DEBUG_INFO编译内核时生成调试信息
CONFIG_DEBUG_INFO_DWARF_TOOLCHAIN_DEFAULT使用工具链提供的 DWARF 格式
CONFIG_DEBUG_INFO_REDUCED精简调试信息，减小内核体积

重新编译内核​

# 编译内核
make -j8

# 生成的带调试信息的内核文件
# vmlinux: 带调试符号的内核映像
# System.map: 内核符号表

编译完成后，vmlinux 文件位于内核源码根目录，用于 GDB 加载符号表。

启动调试会话​

启动 XuanTie Debug Server​

查找 ICE 设备​

连接 CKLink 到 PC 后，查看设备状态：

DebugServerConsole -list-ice

启动 Debug Server​

# 使用默认参数启动（端口2241，频率12MHz）
DebugServerConsole

# 指定端口和频率
DebugServerConsole -port 2241 -setclk 12

# 指定 ICE 设备
DebugServerConsole -select-ice <serial_number>

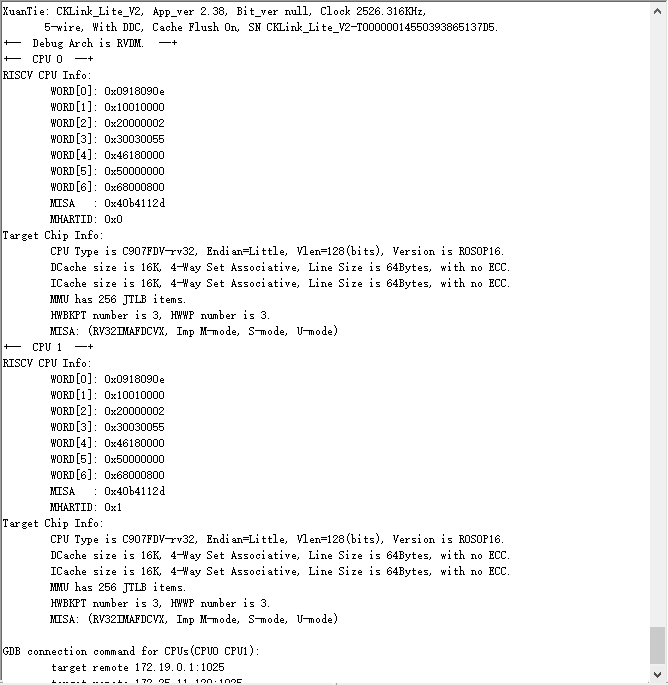

启动成功后，Debug Server 会在指定端口监听 GDB 连接。

image-20260321164016614

连接 GDB​

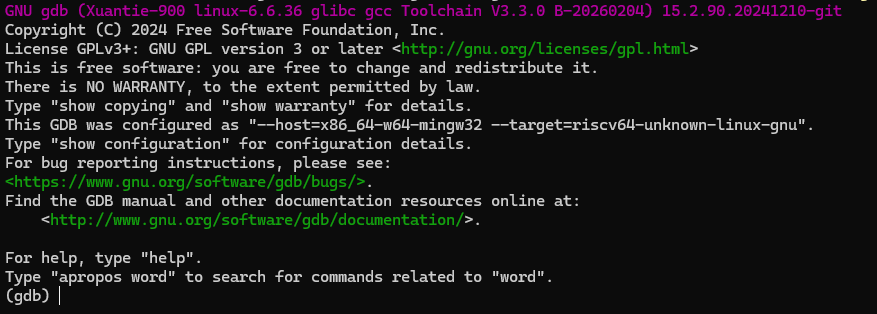

启动 GDB​

进入工具链目录并启动 GDB：

# 进入工具链目录
cd out/toolchain/Xuantie-900-gcc-linux-6.6.36-glibc-x86_64-V3.3.0-20260204/bin

# 启动 GDB
./riscv64-unknown-linux-gnu-gdb

image-20260321162350439

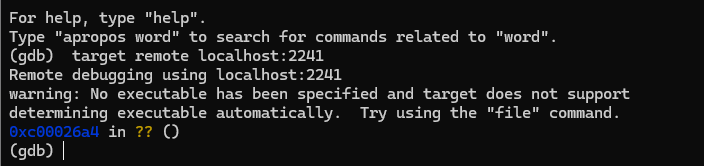

连接 Debug Server​

在 GDB 中连接 Debug Server：

(gdb) target remote localhost:2241

连接成功后，目标 CPU 会暂停运行，等待调试命令。

image-20260321164337560

加载内核符号​

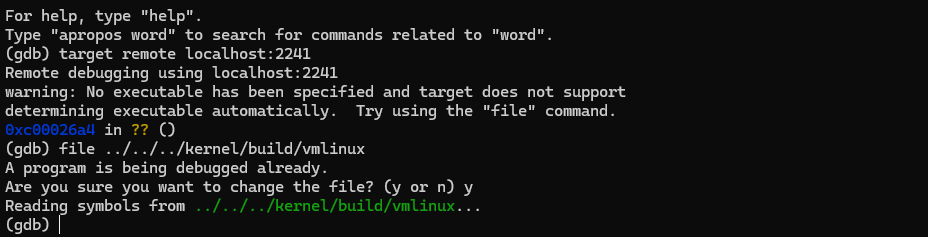

加载 vmlinux 符号表​

(gdb) file /path/to/vmlinux

例如这里演示的

(gdb) file ../../../kernel/build/vmlinux

image-20260321164438485

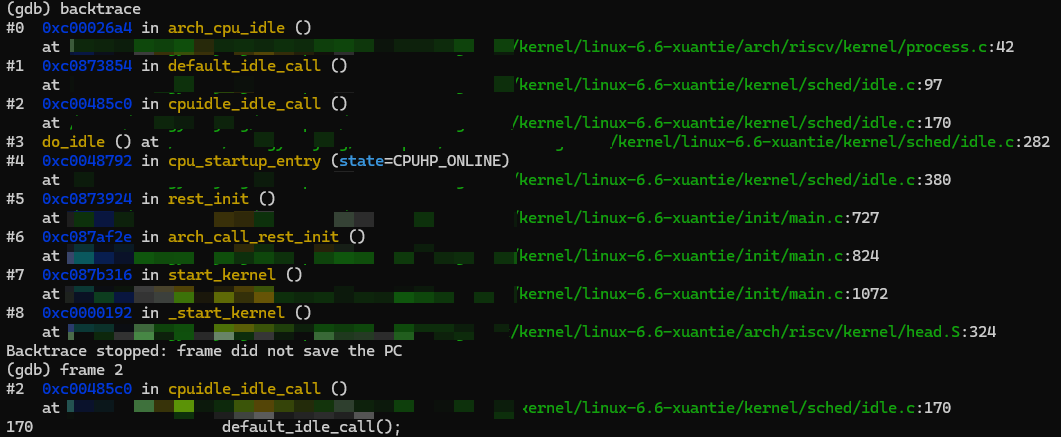

验证符号加载​

# 查看调用栈
(gdb) backtrace

image-20260321165008201

XuanTie Debug Server 命令行功能​

Debug Server 提供命令行交互功能，支持在 GDB 连接前后进行调试操作。

寄存器操作​

# 打印寄存器值
p $pc           # 打印 PC 寄存器
p $sp           # 打印 SP 寄存器
p $dmstatus     # 打印 DM 状态寄存器
p target        # 打印目标板信息

# 设置寄存器值
set $pc=0x20000
set $r0=0x10000000

内存操作​

# 打印内存值（Word 大小）
p *0x10000000

# 设置内存值
set *0x10000000=0x1

其他命令​

命令说明
singlestep / si单步执行
setclk 3修改 JTAG 频率为 3MHz
cacheflush刷新 L1 Cache
cacheflush l2 0x0 0x10000刷新 L2 Cache
p target打印目标信息
p cpu打印当前 CPU 编号（多核）
q / quit退出 Debug Server
help打印帮助信息

内核调试实战​

设置断点​

按函数名设置断点​

(gdb) break start_kernel
Breakpoint 1 at 0xffffffc000123456: file kernel/printk/printk.c, line 1234.

image-20260321164825618

按文件和行号设置断点​

(gdb) break linux-6.6-xuantie/init/main.c:1234

按条件设置断点​

(gdb) break do_sys_open if flags & O_RDWR

查看和管理断点​

# 查看所有断点
(gdb) info breakpoints

# 禁用断点
(gdb) disable 1

# 启用断点
(gdb) enable 1

# 删除断点
(gdb) delete 1

单步调试​

继续执行​

(gdb) continue

程序将继续执行，直到遇到断点或被手动中断。

单步执行​

# 单步执行（不进入函数）
(gdb) next

# 单步执行（进入函数）
(gdb) step

# 执行到函数返回
(gdb) finish

# 执行到指定行
(gdb) until 100

查看变量与寄存器​

查看变量值​

# 打印变量
(gdb) print var_name

# 打印结构体
(gdb) print *struct_ptr

# 打印数组
(gdb) print array[0]@10

# 查看局部变量
(gdb) info locals

# 查看函数参数
(gdb) info args

查看寄存器​

# 查看所有寄存器
(gdb) info registers

# 查看特定寄存器
(gdb) print $pc
(gdb) print $sp

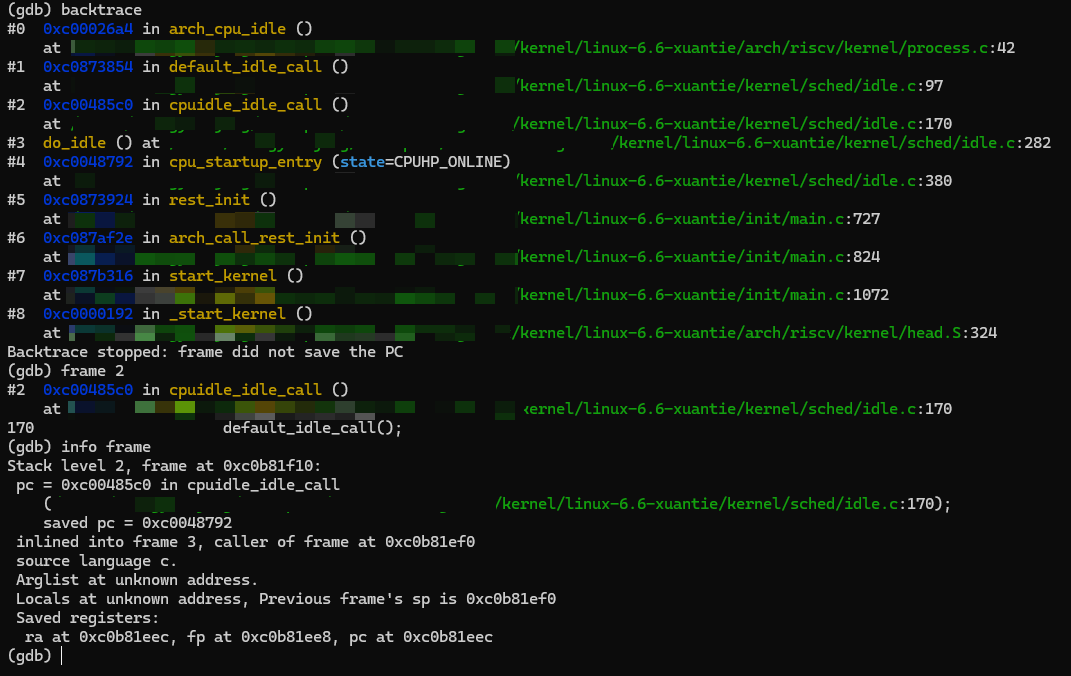

查看调用栈​

# 查看调用栈
(gdb) backtrace

# 切换栈帧
(gdb) frame 2

# 查看当前栈帧信息
(gdb) info frame

image-20260321164947944

调试内核模块​

加载模块符号​

# 获取模块加载地址
(gdb) info sharedlibrary

# 加载模块符号
(gdb) add-symbol-file /path/to/module.ko 0xffffffc000000000

高级调试技巧​

调试启动过程​

调试内核启动过程需要在内核启动早期设置断点。

调试 start_kernel​

(gdb) break start_kernel
(gdb) continue

调试 U-Boot 跳转内核​

在 U-Boot 阶段设置断点，跟踪内核启动流程。

调试设备驱动​

设置驱动探测断点​

# 在驱动 probe 函数设置断点
(gdb) break xxx_driver_probe
(gdb) continue

查看设备树信息​

# 查看 of_device_id 匹配
(gdb) print *of_match_table

多核调试​

V861 采用双核异构设计，支持多核调试。

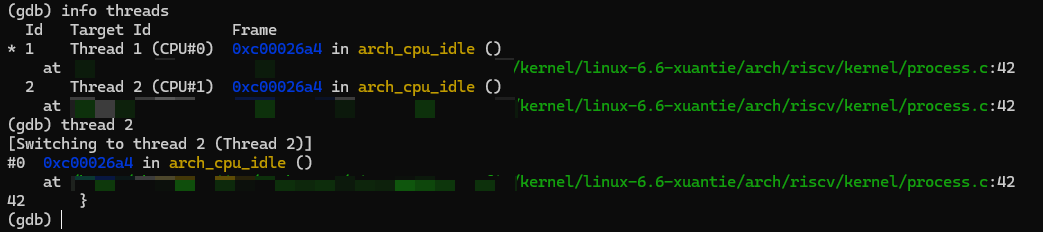

查看多核状态​

# 查看所有 CPU
(gdb) info threads

# 切换 CPU
(gdb) thread 2

image-20260321165101501

同步控制​

# 暂停所有 CPU
(gdb) set scheduler-locking on

# 恢复所有 CPU
(gdb) set scheduler-locking off

常见问题排查​

连接失败​

ICE 设备无法识别​

可能原因：

  1. USB 驱动未安装（Windows）
  2. USB 线缆损坏
  3. ICE 设备故障

解决方案：

  1. Windows 环境确保安装时勾选了 ICE Driver
  2. 更换 USB 线缆或接口
  3. Linux 环境检查 USB 设备：lsusb
  4. 使用 DebugServerConsole -list-ice 查看设备列表

无法连接目标芯片​

可能原因：

  1. JTAG 接线错误
  2. 目标芯片未上电
  3. JTAG 频率过高
  4. JTAG 接口被禁用

解决方案：

  1. 检查 JTAG 连接线序
  2. 确认开发板已上电
  3. 降低 JTAG 频率：DebugServerConsole -setclk 1
  4. 检查芯片 JTAG 配置

ICE 固件升级提示​

运行 Debug Server 时提示 ICE Upgrade：

解决方案：

  1. 选择"是"进行固件升级
  2. 升级完成后重新插拔 ICE
  3. 重新启动 Debug Server 连接

断点不生效​

可能原因：

  1. 内核编译未开启调试信息
  2. 符号表与运行内核不匹配
  3. 代码被优化

解决方案：

  1. 检查 CONFIG_DEBUG_INFO 配置
  2. 确保使用正确的 vmlinux 文件
  3. 降低优化级别或使用 __attribute__((optimize("O0")))

符号表加载失败​

可能原因：

  1. vmlinux 文件路径错误
  2. vmlinux 不包含调试信息
  3. GDB 版本不兼容

解决方案：

  1. 使用绝对路径加载 vmlinux
  2. 使用 file vmlinux 验证文件格式
  3. 检查 GDB 版本是否支持 DWARF4

附录​

GDB 内核调试命令速查表​

功能命令说明
连接控制
连接目标target remote localhost:2241连接 Debug Server
断开连接disconnect断开当前连接
断点操作
设置断点（函数）break func_name在函数入口设置断点
设置断点（行号）break file.c:100在指定行设置断点
设置条件断点break func if cond条件断点
查看断点info breakpoints显示所有断点
删除断点delete num删除指定断点
执行控制
继续执行continue继续运行
单步（不进入）next执行一行，不进入函数
单步（进入）step执行一行，进入函数
执行到返回finish执行到当前函数返回
变量查看
打印变量print var打印变量值
打印结构体print *ptr打印指针指向的结构体
查看局部变量info locals显示局部变量
查看寄存器info registers显示寄存器
调用栈
查看调用栈backtrace显示函数调用栈
切换栈帧frame num切换到指定栈帧
多核调试
查看线程info threads显示所有 CPU/线程
切换线程thread num切换到指定 CPU
锁定调度set scheduler-locking on锁定其他 CPU
