MPP 音频类功能
音频采集功能
Sample 描述
| Sample 名称 | sample_ai |
|---|---|
| 功能概述 | 根据配置参数采集对应的pcm数据，并写入到文件中保存。 |
| 组件依赖 | mpp_aio |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_ai |
| 输入文件 | 无 |
| 输出文件 | /mnt/extsd/test.wav |
参数配置
pcm_file_path：指定目标pcm文件的路径，该文件是包含wave头的wav格式文件。
pcm_sample_rate：指定采样率，通常设置为8000。
pcm_channel_cnt：指定通道数目，通常为1或2。
pcm_bit_width：指定位宽，必须设置为16。
pcm_frame_size：指定frame_size，此值可不指定。
pcm_cap_duration：指定测试时间。
测试通路
测试指令
./sample_ai -path ./sample_ai.conf
退出测试
测试时间达到指定时间后，自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 生成pcm 文件test.wav播放正常。
音频输出功能
Sample 描述
| Sample 名称 | sample_ao |
|---|---|
| 功能概述 | 根据配置参数读取pcm数据，然后播放声音，从耳机口或喇叭输出声音。 |
| 组件依赖 | mpp_aio |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_ao |
| 输入文件 | /mnt/extsd/test.wav |
| 输出文件 | /mnt/extsd/SampleAo_AoSaveFile.pcm |
参数配置
pcm_file_path：指定音频pcm文件的路径，该文件是包含wave头(大小为44Bytes)的wav格式文件，如果找不到这种格式文件，可以用sample_ai生成一个。
pcm_sample_rate：指定采样率，设置为文件中的采样率的值。
pcm_channel_cnt：指定通道数目，设置为文件中的通道数。
pcm_bit_width：指定位宽，设置为文件中的位宽。
pcm_frame_size：固定指定为1024。
ao_volume：输出的音量，范围：0~100。
测试通路
测试指令
./sample_ao -path ./sample_ao.conf
退出测试
播放完wav 文件后会自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 喇叭播放声音正常。同时，抓取pcm 文件SampleAo_AoSaveFile.pcm。
采用音频输出同步功能
Sample 描述
| Sample 名称 | sample_aoSync |
|---|---|
| 功能概述 | 演示接口AW_MPI_AO_SendFrameSync 的使用方法，采用同步的方式send pcm frame。而sample_ao 是采用异步的方式。 |
| 根据配置参数读取pcm数据，然后播放声音，从耳机口输出声音。 | |
| 支持硬件音量调节和软件音量调节。 | |
| 组件依赖 | mpp_aio |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_aoSync |
| 输入文件 | /mnt/extsd/test.wav |
| 输出文件 | 无 |
参数配置
pcm_file_path：指定音频pcm文件的路径，该文件是包含wave头(大小为44Bytes)的wav格式文件，如果找不到这种格式文件，可以用sample_ai生成一个。
pcm_frame_size：指定每次取pcm 的帧数，用来与其他参数配合决定分配pcm frame buf 的大小。
ao_volume：指定音量大小。范围[0, 100]
ao_softvolume：设置软增益音量，使用alsa的softvol插件进一步增大音量，范围[0, 100]
test_duration：指定测试时间，单位：秒。
parse_wav_header_enable：指定是否使用sample 内部wav header 的解析。
注意：如果使能，wav 文件在sample 内部会自己解析这些参数，并覆盖下面指定的参数值（pcm_sample_rate、pcm_channel_cnt、pcm_bit_width）。
pcm_sample_rate：指定采样率，设置为文件中的采样率的值。如果parse_wav_header_enable为1，则优先使用解析的结果。
pcm_channel_cnt：指定通道数目，设置为文件中的通道数。如果parse_wav_header_enable为1，则优先使用解析的结果。
pcm_bit_width：指定位宽，设置为文件中的位宽。如果parse_wav_header_enable为1，则优先使用解析的结果。
测试通路
测试指令
./sample_aoSync -path ./sample_aoSync.conf
退出测试
播放完wav 文件后会自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 喇叭播放声音正常。
读取 PCM 数据播放功能
Sample 描述
| Sample 名称 | sample_ao_resample_mixer |
|---|---|
| 功能概述 | 根据配置参数读取pcm数据，然后播放声音，从耳机口或喇叭输出声音。 |
| 可以测试resample及混音功能。 | |
| 组件依赖 | mpp_aio |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/uncommonly_samples/sample_ao_resample_mixer |
| 输入文件 | /mnt/extsd/speech.wav |
| /mnt/extsd/48000_ch2_bit16.wav | |
| 输出文件 | 无 |
参数配置
pcm_file_path：指定音频pcm文件的路径，该文件是包含wave头(大小为44Bytes)的wav格式文件，如果找不到这种格式文件，可以用sample_ai生成一个。
pcm_sample_rate：指定采样率，设置为文件中的采样率的值。
pcm_channel_cnt：指定通道数目，设置为文件中的通道数。
pcm_bit_width：指定位宽，设置为文件中的位宽。
pcm_frame_size：固定指定为1024。
pcm_second_chl_en: 是否启动第二路ao,以测试resample及混音功能。
pcm_file_path_slave：指定音频pcm文件的路径，该文件是包含wave头(大小为44Bytes)的wav格式文件，如果找不到这种格式文件，可以用sample_ai生成一个。
pcm_sample_rate_slave：指定采样率，设置为文件中的采样率的值。
pcm_channel_cnt_slave：指定通道数目，设置为文件中的通道数。
pcm_bit_width_slave：指定位宽，设置为文件中的位宽。
pcm_frame_size_slave：固定指定为1024。
测试通路
测试指令
./sample_ao_resample_mixer -path ./sample_ao_resample_mixer.conf
退出测试
播放完wav 文件后会自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 喇叭播放声音正常。
回声消除功能
Sample 描述
| Sample 名称 | sample_ao2ai_aec |
|---|---|
| 功能概述 | 本sample主要用来演示aec功能的使用。 |
| sample创建两路ai，一路通过tunnel mode 绑定于audio enc，直接aac编码，并保存编码后的数据；一路采用非tunnel模式，由app获取ai数据，做其他处理。 | |
| sample运行过程如下： | |
| 根据配置参数读取pcm数据，然后播放声音。同时ai采集音频数据，并做aec回声消除处理，后送aac编码或直接获取aec后的数据用做他用。 | |
| 组件依赖 | mpp_aenc |
| mpp_aio | |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/uncommonly_samples/sample_ao2ai_aec |
| 输入文件 | /mnt/extsd/sample_ai/sample_ai_16000_ch1_bit16_aec_20.wav |
| 输出文件 | /mnt/extsd/sample_ao2ai/tmp/ai_cap.pcm |
| /mnt/extsd/sample_ao2ai/tmp/ai_cap.aac |
参数配置
pcm_src_path：指定音频pcm文件的路径，该文件是包含wave头(大小为44Bytes)的wav格式文件，如果找不到这种格式文件，可以用sample_ai生成一个。
pcm_dst_path：指定目标文件的路径，该文件是ai组件采集音频生成的文件，不带wav头，如果想听该音频，需手动加上wave头。
aac_dst_path: 指定编码后aac目标文件路径，该文件为aac raw data。
pcm_sample_rate：指定采样率，设置为文件中的采样率的值，启用aec后，sample rate须为8000.
pcm_channel_cnt：指定通道数目，设置为文件中的通道数，启用aec后，sample rate须为1.
pcm_bit_width：指定位宽，设置为文件中的位宽，启用aec后，bit_width须为16.
pcm_frame_size：帧大小，固定指定为1024。
aec_en：是否启动aec回声消除功能。1：启动；0：不启用。
aec_delay_ms： 启用aec回声消除功能时，设置的延迟时间，主要给aec回声消除算法使用，建议先设置为0。
测试通路
测试指令
./sample_ao2ai_aec -path ./sample_ao2ai_aec.conf
退出测试
按“crtl + c”退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 喇叭播放没有回声。
回声消除，重采样，混音功能
Sample 描述
| Sample 名称 | sample_ao2ai_aec_rate_mixer |
|---|---|
| 功能概述 | 演示回声消除功能。 |
| sample创建两路ai，一路通过tunnel mode 绑定于audio enc，直接aac编码，并保存编码后的数据； | |
| 一路采用非tunnel模式，由app获取ai数据，做其他处理。 | |
| sample运行过程如下： | |
| 根据配置参数读取pcm数据，然后播放声音。同时ai采集音频数据， | |
| 并做aec回声消除处理，后送aac编码或直接获 取aec后的数据用做他用。 | |
| 组件依赖 | mpp_aenc |
| mpp_aio | |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/uncommonly_samples/sample_ao2ai_aec_rate_mixer |
| 输入文件 | 第一路：/mnt/extsd/speech.wav |
| 第二路：/mnt/extsd/48000_ch2_bit16.wav | |
| 输出文件 | /mnt/extsd/ai_cap.pcm |
| /mnt/extsd/ai_cap.aac |
参数配置
第一路音频数据文件及对应参数：
pcm_src_path：指定音频pcm文件的路径，该文件是包含wave头(大小为44Bytes)的wav格式文件，如果找不到这种格式文件，可以用sample_ai生成一个。
pcm_dst_path：指定目标文件的路径，该文件是ai组件采集音频生成的文件，不带wav头，如果想听该音频，需手动加上wave头。
aac_dst_path: 指定编码后aac目标文件路径，该文件为aac raw data。
pcm_sample_rate：指定采样率，设置为文件中的采样率的值，启用aec后，sample rate须为8000.
pcm_channel_cnt：指定通道数目，设 置为文件中的通道数，启用aec后，sample rate须为1.
pcm_bit_width：指定位宽，设置为文件中的位宽，启用aec后，bit_width须为16.
pcm_frame_size：固定指定为1024。
aec_en: 1:启动aec回声消除功能；0：不启用aec回声消除功能；
aec_delay_ms： 启用aec回声消除功能时，设置的延迟时间，主要给aec回声消除算法使用，建议先设置为0。
第二路音频数据文件及对应参数：
pcm_src_path_slave：指定音频pcm文件的路径。
pcm_sample_rate_slave：指定采样率。
pcm_channel_cnt_slave：指定通道数目。
pcm_bit_width_slave：指定位宽。
pcm_frame_size_slave：指定帧大小，固定指定为1024。

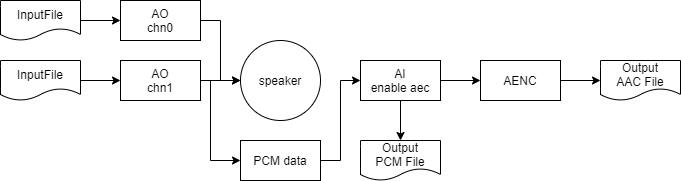

测试通路
测试指令
./sample_ao2ai_aec_rate_mixer -path ./sample_ao2ai_aec_rate_mixer.conf
退出测试
按“crtl + c”退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 喇叭播放没有回声。
回声消除增强功能
Sample 描述
| Sample 名称 | sample_aec |
|---|---|
| 功能概述 | 本sample主要用来演示aec（回声消除）功能的使用。 |
| sample创建ao，播放音频文件作为回声。 | |
| sample创建ai，接收外界声音（其中必然包括ao播放出的音频）。mpi_ai启动回声消除功能。 | |
| sample从mpi_ai组件获取采集的数据保存为wav文件，在mpi_ai打开回声消除的情况下，wav文件应已过滤了ao播放的音乐。如果没有打开回声消除，wav文件会混合外界说话声和ao播放的音乐。 | |
| sample也包含了DRC（软件增强音量）的测试。 |
启用aec功能的方式如下：
启用aec功能并不复杂，相比于不启用aec功能的操作，只是在设置ai dev属性时多了两个属性参数：
- ai_aec_en：是否使能aec。1：enable；0：disable。
- aec_delay_ms: aec算法用delay参数。单位：ms，建议先设为0。
然后调用api：AW_MPI_AI_SetPubAttr()。
音频回声消除
内核驱动采集播放出的音频数据，提供接口供获取。AI 通道获取播放的音频数据作为音频参考帧，利用回声消除算法，消除采集的音频数据中的相同音频帧。 |
| 组件依赖 | mpp_aio |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_aec |
| 输入文件 | /mnt/extsd/sample_aoref_8000_ch1_bit16_aec_30s.wav |
| 输出文件 | /mnt/extsd/ai_cap.wav |
参数配置
pcm_src_path：指定音频pcm文件的路径，该文件是包含wave头(大小为44Bytes)的wav格式文件，如果找不到这种格式文件，可以用sample_ai生成一个。
pcm_dst_path：指定目标文件的路径，该文件是ai组件采集音频生成的文件，可配置是否带wav头，如果想在PC上播放音频文件，需带wav头。
pcm_sample_rate：指定采样率，设置为文件中的采样率的值，启用aec后，sample rate须为8000.
pcm_channel_cnt：指定通道数目，设置为文件中的通道数，启用aec后，sample rate须为1.
pcm_bit_width：指定位宽，设置为文件中的位宽，启用aec后，bit_width须为16.
pcm_frame_size：固定指定为1024。
aec_en: 1:启动aec回声消除功能；0：不启用aec回声消除功能；
aec_delay_ms： 启用aec回声消除功能时，设置的延迟时间，主要给aec回声消除算法使用，建议先设置为0；
add_wav_header：保存pcm文件是否需要加wav头。
测试通路
测试指令
./sample_aec -path ./sample_aec.conf
退出测试
按“crtl + c”退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 喇叭播放没有回声。
音频编码功能
Sample 描述
| Sample 名称 | sample_aenc |
|---|---|
| 功能概述 | 从pcm文件（如：test.wav）中读取每一桢的数据，进行编码，然后保存为aac/mp3/adpcm/pcm/g711a/g711u/g726格式的压缩文件。 |
| 组件依赖 | mpp_aenc |
| mpp_aio | |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_aenc |
| 输入文件 | /mnt/extsd/test.wav |
| 输出文件 | /mnt/extsd/test.aac |
参数配置
sample_aenc_src_file：指定原始pcm文件的路径，该文件是包含wave头的wav格式文件。
sample_aenc_dst_file：指定编码后生成的aac或mp3或其它格式文件的路径。注意指定的后缀名必须小写，用于指定编码方式，否则按aac格式来编码。
测试通路
测试指令
./sample_aenc -path ./sample_aenc.conf
退出测试
处理完wav 文件后，会自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 音频编码生成文件test.aac 播放正常。
音频采集和编码功能
Sample 描述
| Sample 名称 | sample_ai2aenc |
|---|---|
| 功能概述 | mic录音送入编码器，取得每一帧数据的编码，写到文件中。 |
| 目前支持aac, pcm, g711a/u, g726a/u编码，以裸码流形式存储在文件中。 | |
| 文件后缀名以编码格式命名，例如test.aac, test.pcm, test.g711a, test.g711u等。 | |
| 组件依赖 | mpp_aenc |
| mpp_aio | |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_ai2aenc |
| 输入文件 | 无 |
| 输出文件 | /mnt/extsd/test.aac |
参数配置
dst_file：生成文件路径
encoder_type：编码类型，如“aac”
sample_rate：mic录音采样值
channel_cnt: 录音通道数 (1 or 2)
bit_width:录音采样位宽
frame_size: 帧大小 (如：1024 / 2048)
test_duration: sample一次测试时间(单位：s)
测试通路
测试指令
./sample_ai2aenc -path ./sample_ai2aenc.conf
退出测试
测试时间达到指定时间后，自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 生成编码文件test.aac播放正常。
音频采集、编码和封装功能
Sample 描述
| Sample 名称 | sample_ai2aenc2muxer |
|---|---|
| 功能概述 | 根据配置参数采集对应的pcm数据，然后根据配置信息将pcm数据编码，最后写入到文件中进行保存。 |
| 组件依赖 | mpp_aenc |
| mpp_aio | |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_ai2aenc2muxer |
| 输入文件 | 无 |
| 输出文件 | /mnt/extsd/SampleAi2Aenc2Muxer_AiSaveFile.pcm |
| /mnt/extsd/sample_ai2aenc2muxer_mono_16000.aac |
参数配置
dst_file：指定目标pcm文件的路径，该文件是包含wave头的wav格式文件。
cap_dura：指定采集时间长度，单位：s。
chn_cnt：指定通道数目，通常为1或2。
bit_width：指定位宽，必须设置为16。
smp_rate：指定采样率，通常设置为8000。
bitRate：编码的码率，单位：bps。
测试通路
测试指令
./sample_ai2aenc2muxer -path ./sample_ai2aenc2muxer.conf
退出测试
测试时间达到指定时间后，自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 生成文件sample_ai2aenc2muxer_mono_16000.aac 播放正常，同时抓取pcm 文件SampleAi2Aenc2Muxer_AiSaveFile.pcm。
音频解码功能
Sample 描述
| Sample 名称 | sample_adec |
|---|---|
| 功能概述 | 从已编码的ADTS格式的AAC文件（如：test.aac）中读取每一桢的数据，进行解码，然后保存为WAV格式的pcm文 件。 |
| 或者从裸码流文件（如g711a/u, g726a/u）中读取固定大小的数据（g711a/u是一次读取1024字节，g726a/u是一次读取512字节）， | |
| 进行解码，然后保存为wav格式的pcm文件。 | |
| 组件依赖 | mpp_adec |
| mpp_aio | |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/uncommonly_samples/sample_adec |
| 输入文件 | /mnt/extsd/test.aac |
| 输出文件 | /mnt/extsd/test.wav |
参数配置
audio_file_path：指定原始已压缩的音频文件的路径，目前支持aac, g711a/u, g726a/u。
pcm_file_path：指定解码后生成的pcm文件的路径。
测试通路
测试指令
./sample_adec -path ./sample_adec.conf
退出测试
aac 文件处理完，会自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 音频解码生成目标文件test.wav 播放正常。
音频解码输出功能
Sample 描述
| Sample 名称 | sample_adec2ao |
|---|---|
| 功能概述 | 从已编码的ADTS格式的AAC文件（如：test.aac）中读取每一桢的数据，进行解码，然后通过ao输出。 |
| 组件依赖 | mpp_adec |
| mpp_aio | |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/uncommonly_samples/sample_adec2ao |
| 输入文件 | /mnt/extsd/test.aac |
| 输出文件 | 无 |
参数配置
audio_file_path: 指定音频文件路径。
pcm_sample_rate: 指定pcm的采样率，单位: Hz。默认16000，表示16000Hz。对于g711和g726需要配置该值。
pcm_channel_cnt: 指定pcm通道数，默认1，表示单通道。对于g711和g726需要配置该值。
audio_data_type: 指定音频数据类型（g711a:19;g711u:20;aac:37;g726a:21,g726u:2000）。
测试通路
测试指令
./sample_adec2ao -path ./sample_adec2ao.conf
退出测试
音频文件处理完，会自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 音频解码后，输出声音正常。
视频文件分离音频数据帧并解码
Sample 描述
| Sample 名称 | sample_demux2adec |
|---|---|
| 功能概述 | 根据配置参数读取视频文件，解封装，获取到音频数据后，送解码器，保存为wav文件。 |
| 组件依赖 | mpp_demuxer |
| mpp_adec | |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_demux2adec |
| 输入文件 | /mnt/extsd/test.mp4 |
| 输出文件 | /mnt/extsd/output.wav |
参数配置
src_file：指定mp4视频文件的路径。
dst_file：指定wav音频文件的路径。
测试通路
测试指令
./sample_demux2adec -path ./sample_demux2adec.conf
退出测试
测试完文件test.mp4，可以自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 生成音频文件output.wav 播放正常。
视频文件分离音频数据帧并解码播放
Sample 描述
| Sample 名称 | sample_demux2adec2ao |
|---|---|
| 功能概述 | 根据配置参数读取视频文件，解封装，获取到音 频数据后，送解码器，然后播放出声音，从耳机口或喇叭输出声音。 |
| 组件依赖 | mpp_demuxer |
| mpp_adec | |
| mpp_aio | |
| Sample 路径 | platform/allwinner/eyesee-mpp/middleware/sun300iw1/sample/sample_demux2adec2ao |
| 输入文件 | /mnt/extsd/test.mp4 |
| 输出文件 | 无 |
参数配置
src_file：指定mp4视频文件的路径。
测试通路
测试指令
./sample_demux2adec2ao -path ./sample_demux2adec2ao.conf
退出测试
测试完文件test.mp4，可以自动退出测试。
测试结果
1. 测试程序运行正常，测试过程没有异常打印。
2. 喇叭播放声音，声音正常。
