部署YOLOV5自定义模型

0.前言​

​ 本章讲述如何训练自定义数据集生成模型，部署到DongshanPI-AICT开发板上。这里假设您已经搭建好YOLOV5-V6.0的环境，搭建环境参考：YOLOV5-V6.0环境搭建。如果您没有阅读过DongshanPI-AICT开发板支持yolov5模型部署文章，请先按照这篇文章进行操作。

​ 下面操作仅演示如何去训练自定义模型、导出模型、转换模型、模型部署。注意：训练模型对于电脑需要有一定的要求，如果电脑性能较弱可能会导致训练效果较差，从而导致模型精度较低。

参考链接：https://docs.ultralytics.com/yolov5/tutorials/train_custom_data/

1.下载数据标注工具​

数据标注工具：https://github.com/heartexlabs/labelImg/releases

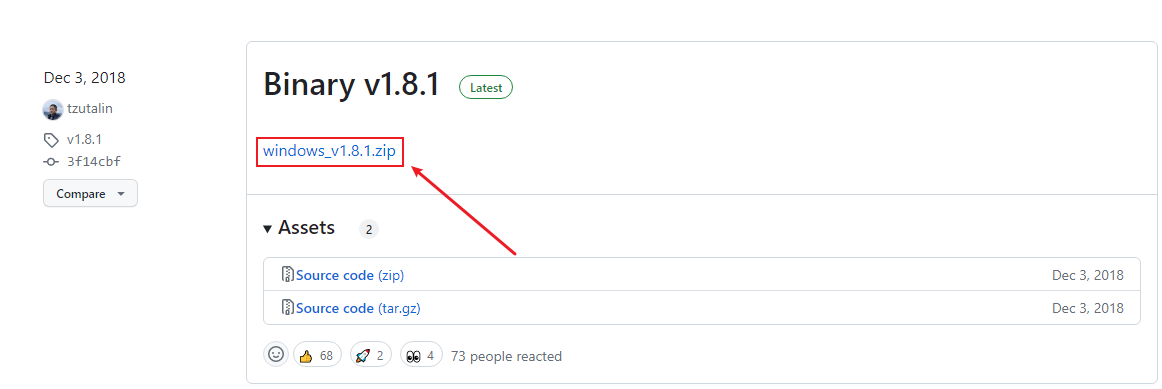

image-20230628104416057

点击上述红框下载，下载完成后解压压缩包，双击打开labelImg.exe文件。

image-20230628104508751

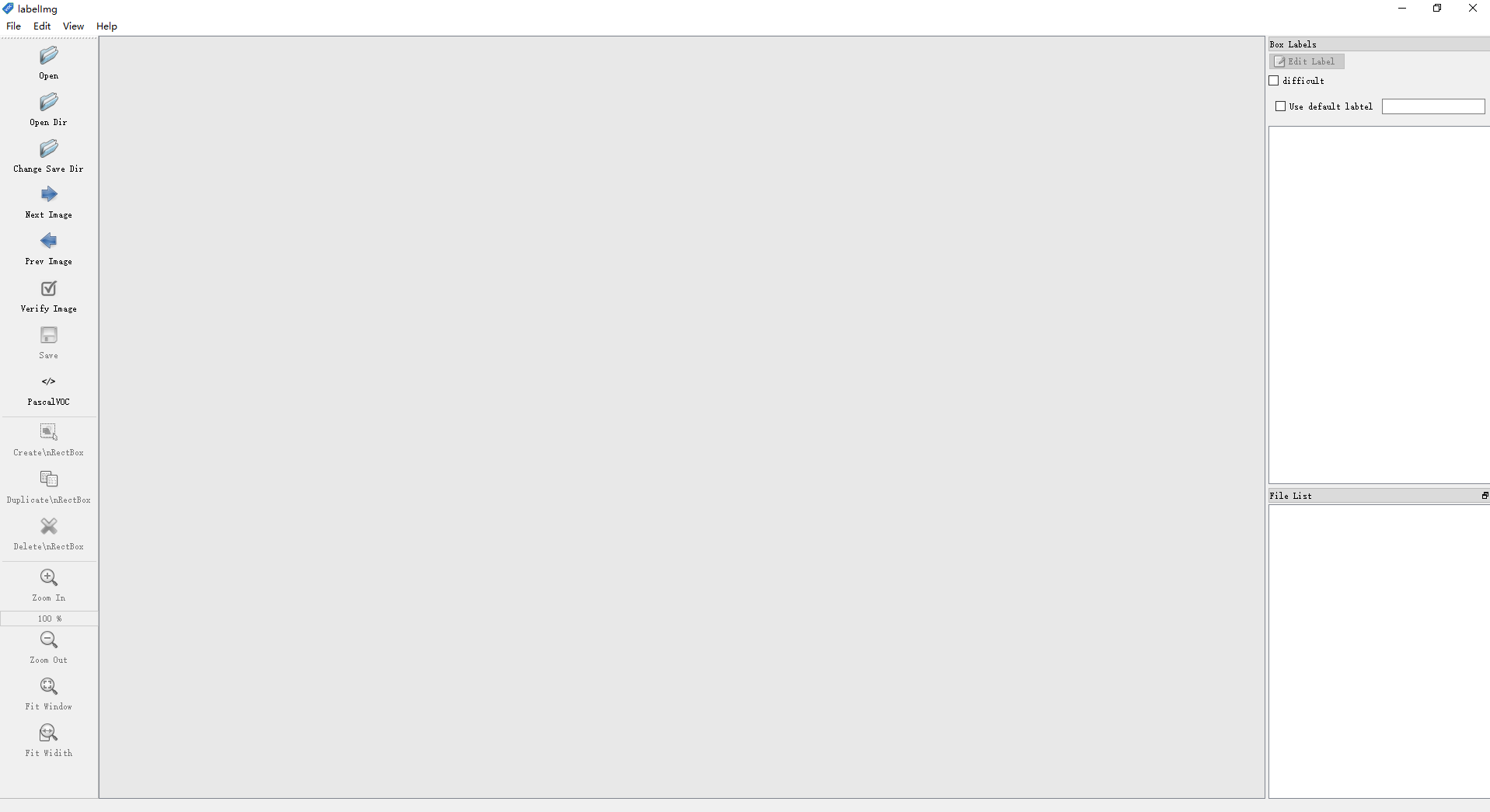

打开后等待运行，运行完成后会进入如下标注工作界面。

image-20230628104644114

关于LabelImg更多的使用方法，请访问：https://github.com/heartexlabs/labelImg

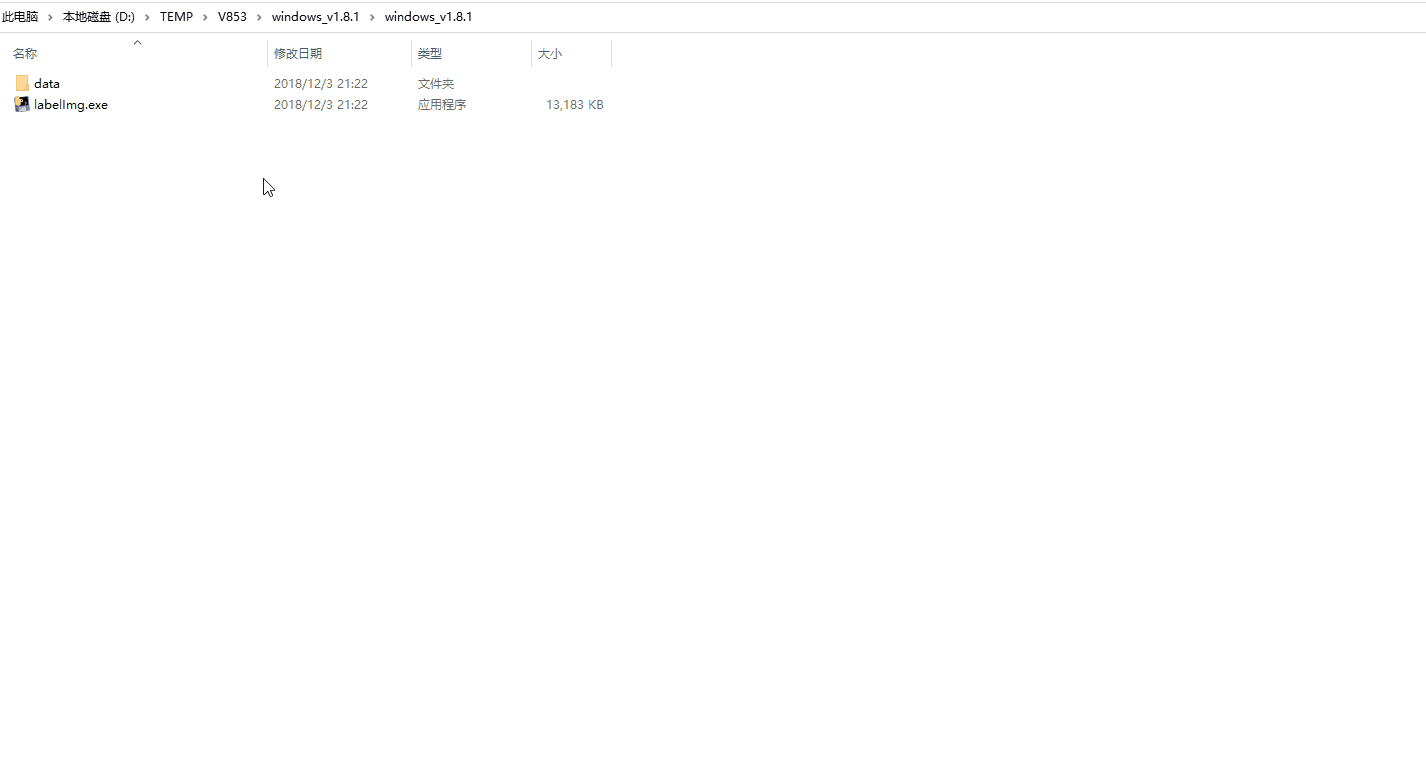

由于LabelImg会预先提供一些类供您使用，需要手动删除这些类，使得您可以标注自己的数据集。步骤如下所示：

delete-labelImg-predefind

进入LabelImg程序目录中的data目录中，打开predefined_classes.txt文件，删除文件中所有预定义的类后保存并退出即可。

2.创建数据集目录​

在任意工作目录中创建images文件夹和labels文件夹分别存放图像数据集和标注信息。这里我演示仅使用少量图像样本进行标注，在实际项目中需要采集足够的图像进行标注才拿满足模型的准确率和精度。

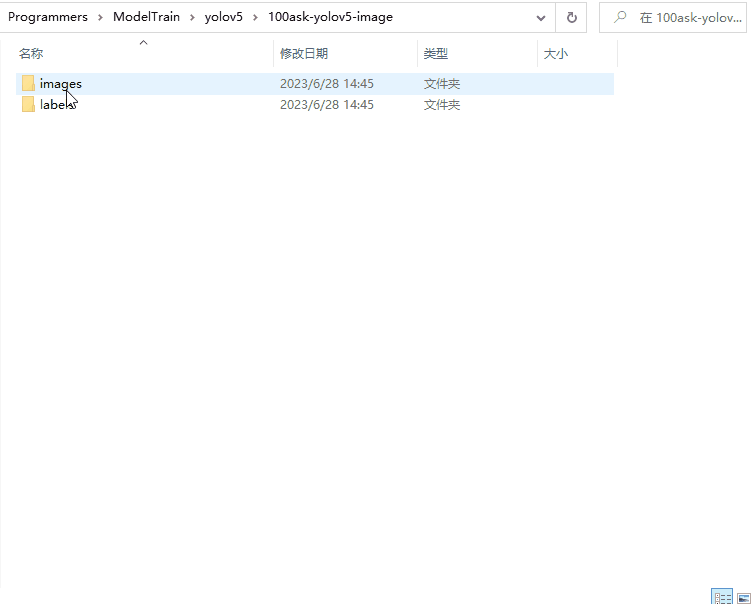

例如我在100ask-yolov5-image目录中创建有images文件夹和labels文件夹，如下所示，创建images文件，存放图像数据集，创建labels文件夹，该文件夹用于后续存放标注数据。

DataSetworkingDirectory

3.标注图像​

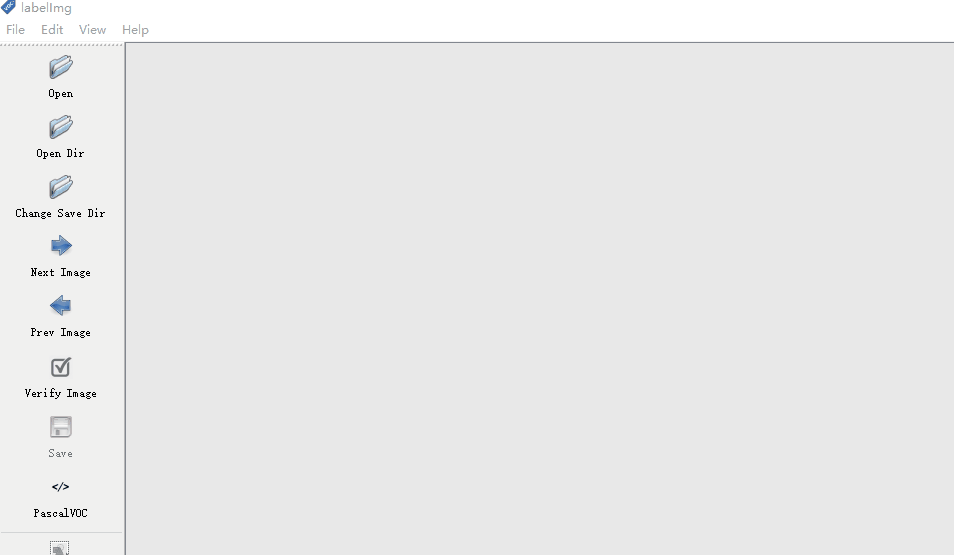

打开LabelImg软件后，使用软件打开数据集图像文件夹，如下所示：

LabelImg-OpenDataSetDirectory

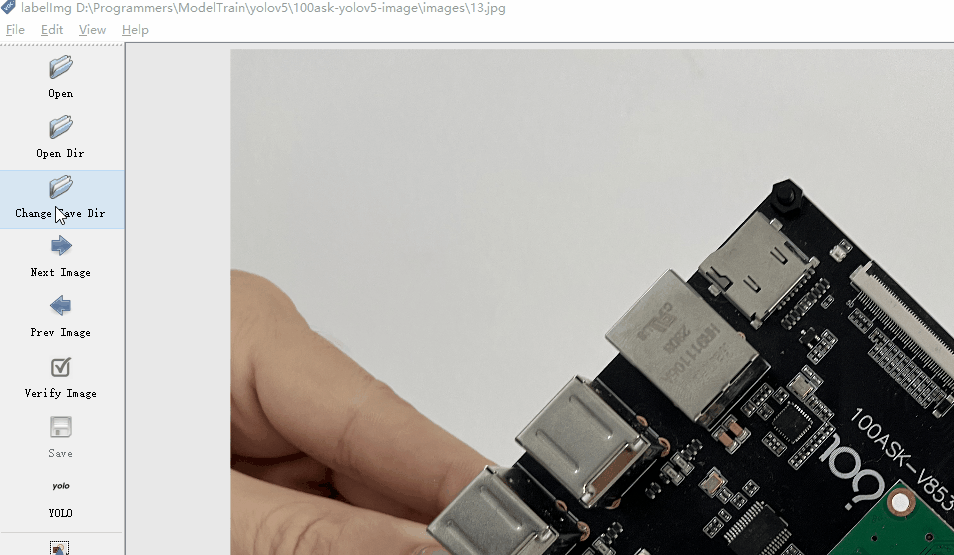

打开后，修改输出label的文件夹为我们创建的数据集目录下的labels文件夹

LabelImg-changelabelDir

标注完成后后会在labels目录下生成classes.txt（类别）和图像中标注的类别即位置信息。

下面为LabelImg快捷键目录：

Ctrl + uLoad all of the images from a directory
Ctrl + rChange the default annotation target dir
Ctrl + sSave
Ctrl + dCopy the current label and rect box
Ctrl + Shift + dDelete the current image
SpaceFlag the current image as verified
wCreate a rect box
dNext image
aPrevious image
delDelete the selected rect box
Ctrl++Zoom in

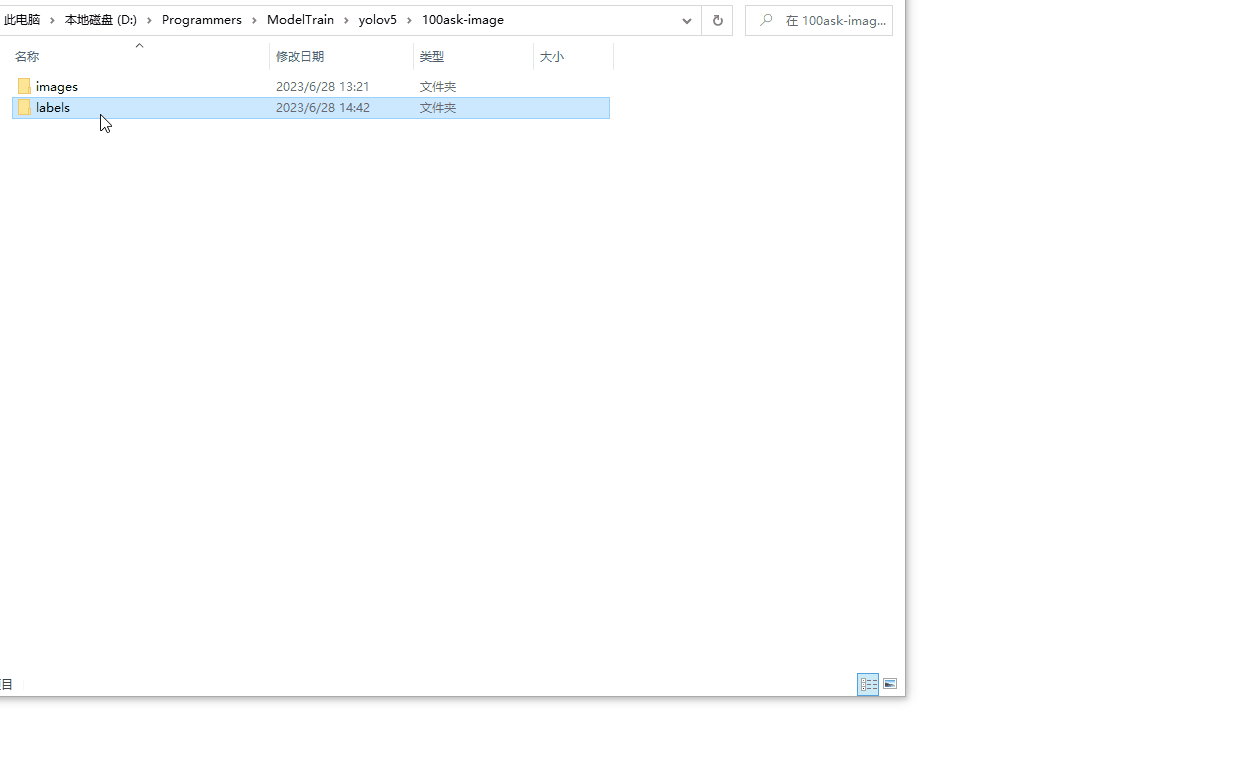

经过标注大量的图像后，labels文件夹如下图所示

LabelImg-LabelsDir

4.划分训练集和验证集​

在模型训练中，需要有训练集和验证集。可以简单理解为网络使用训练集去训练，训练出来的网络使用验证集验证。在总数据集中训练集通常应占80%，验证集应占20%。所以将我们标注的数据集按比例进行分配。

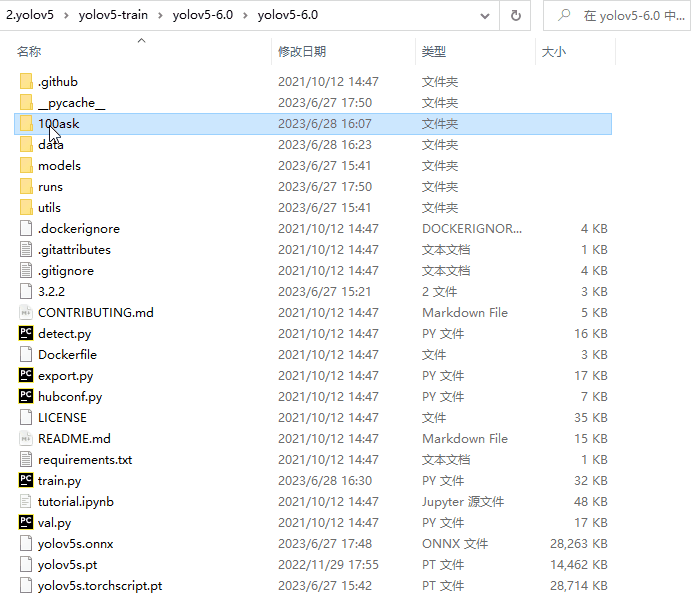

​ 在yolov5-6.0项目目录下创建100ask文件夹（该文件夹名可自定义），在100ask文件夹中创建train文件夹（存放训练集）和创建val文件夹（存放验证集）

100ask-trainVal-Img

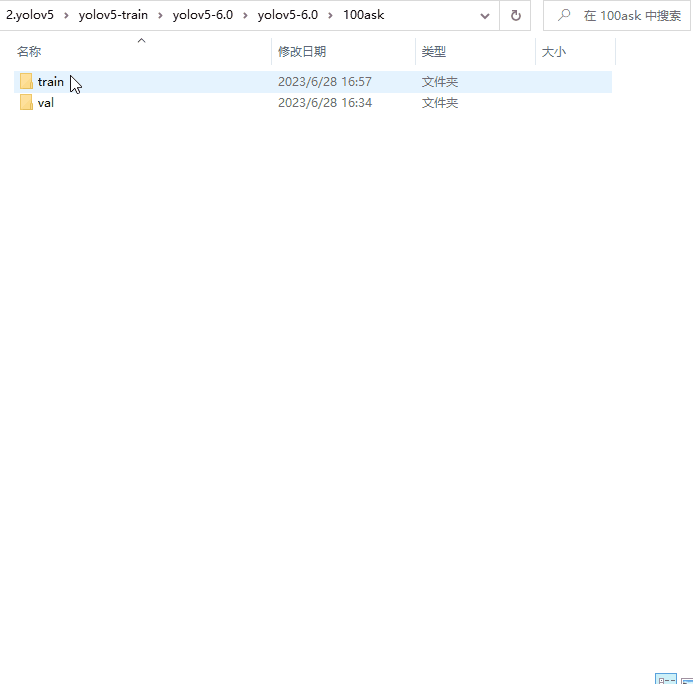

​ 在train文件夹中创建images文件夹和labels文件夹。其中images文件夹存放总数据集的80%的图像文件，labels文件夹存放与images中的文件对应的标注文件。

100ask-trainDir-ImgLab

​ 在val文件夹中创建images文件夹和labels文件夹。其中images文件夹存放总数据集的20%的图像文件，labels文件夹存放与images中的文件对应的标注文件。

100ask-trainVal-Img

5.创建数据集配置文件​

进入yolov5-6.0\data目录下，创建data.yaml，文件内容如下所示：

train: 100ask\train\images  # train images
val: 100ask\val\images  # val images

nc: 3  # number of classes
names: ['T113', 'K510', 'V853']  # class names

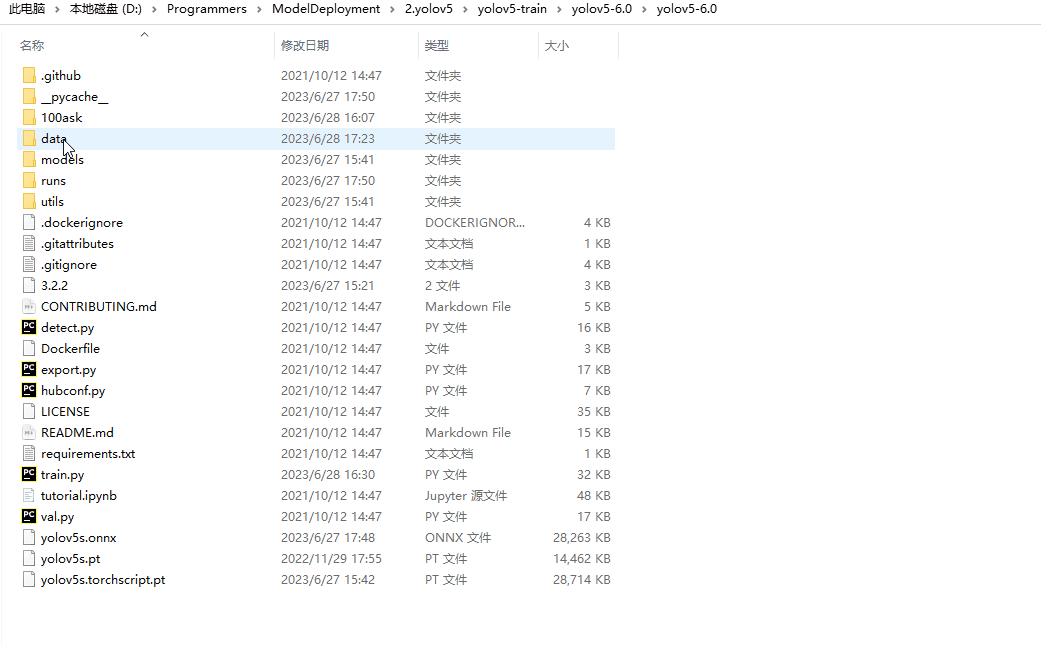

100ask-dataYaml-Config

6.创建模型配置文件​

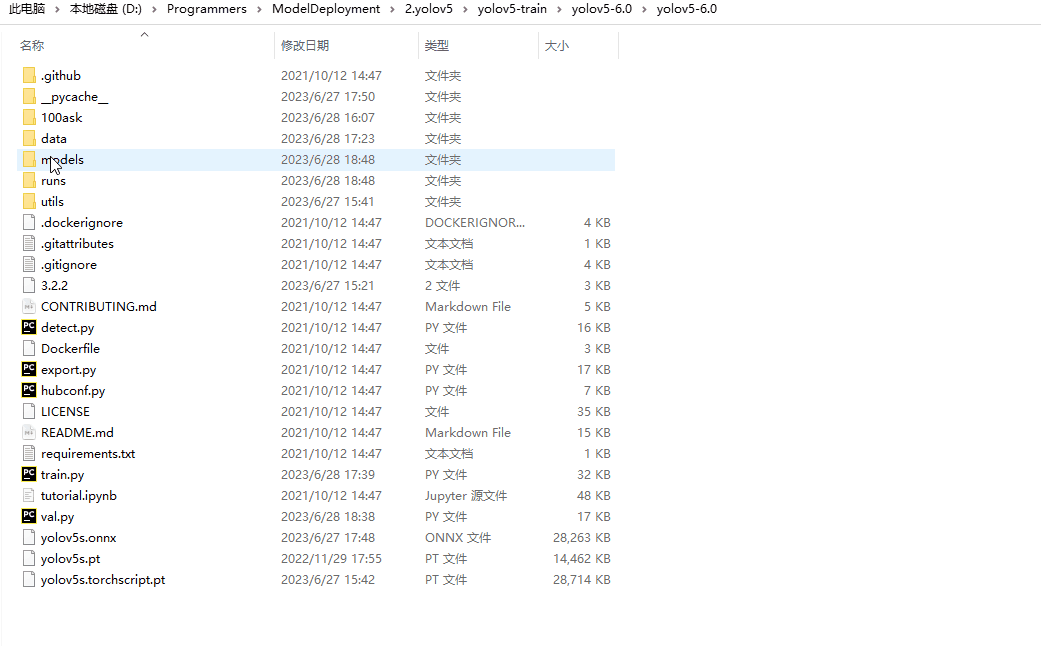

进入models目录下，拷贝yolov5s.yaml文件，粘贴并models目录下重命名为100ask_my-model.yaml，例如：

100ask-modelYaml-Config

修改100ask_my-model.yaml中类的数目为自己训练模型的类数目。

6.修改训练函数​

打开yolov5-6.0项目文件夹中的train.py，修改数据配置文件路径，如下图红框所示：

parser.add_argument('--cfg', type=str, default='models/100ask_my-model.yaml', help='model.yaml path')
parser.add_argument('--data', type=str, default=ROOT / 'data/data.yaml', help='dataset.yaml path')

7.训练模型​

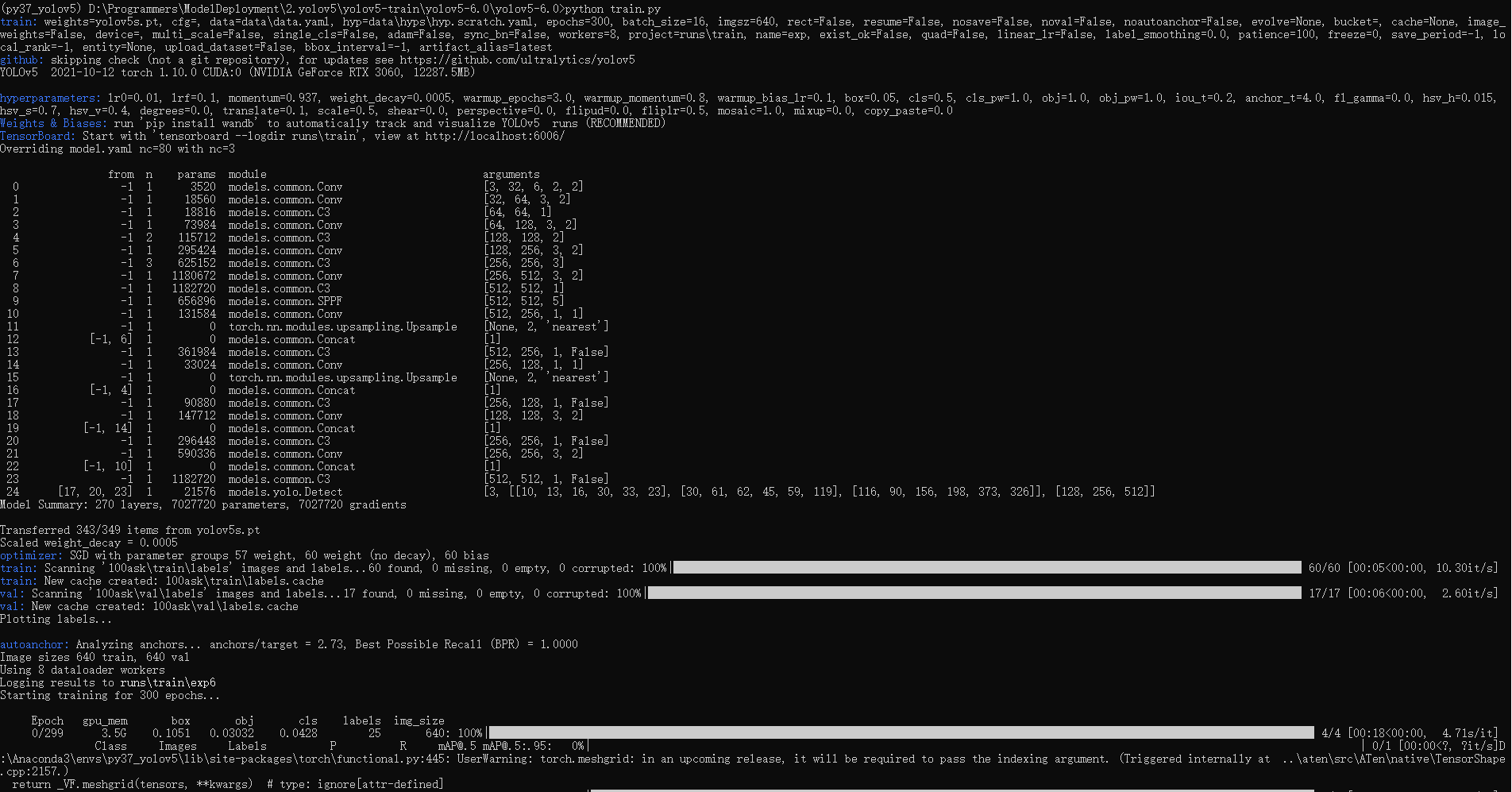

在conda终端的激活yolov5环境，激活后进入yolov5-6.0项目文件夹。执行python train.py，如下图所示：

image-20230628174332495

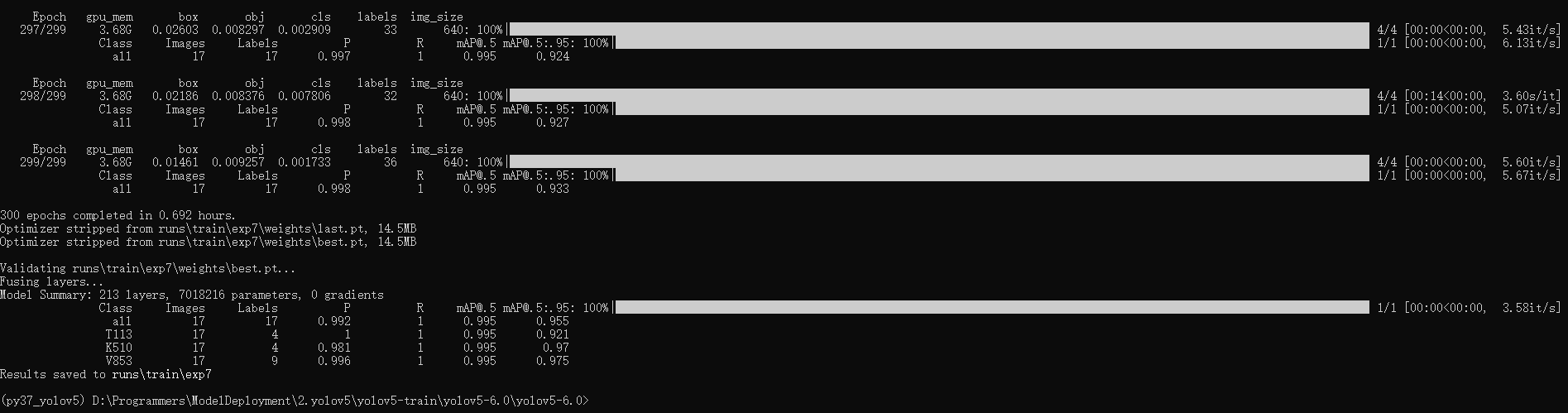

程序默认迭代300次，等待训练完成...

image-20230628182753106

训练完成后结果会保存在runs\train\目录下最新一次的训练结果，如上图所示，此次训练的最好模型和最后训练的模型保存在以下目录中

runs\train\exp7\weights

8.验证模型​

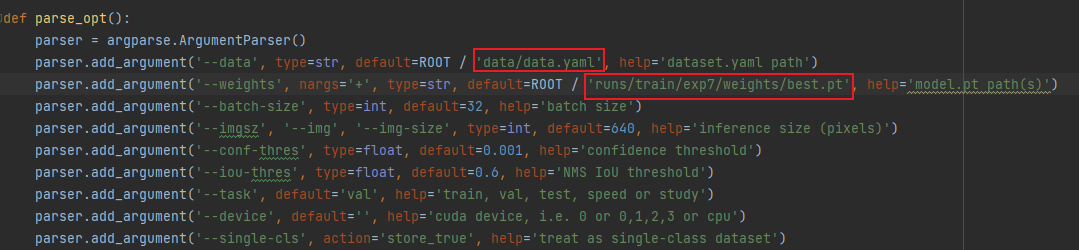

修改val.py函数，修改如下

    parser.add_argument('--data', type=str, default=ROOT / 'data/data.yaml', help='dataset.yaml path')
    parser.add_argument('--weights', nargs='+', type=str, default=ROOT / 'runs/train/exp7/weights/best.pt', help='model.pt path(s)')

image-20230628183910971

修改models文件夹下的yolo.py

class Model(nn.Module):

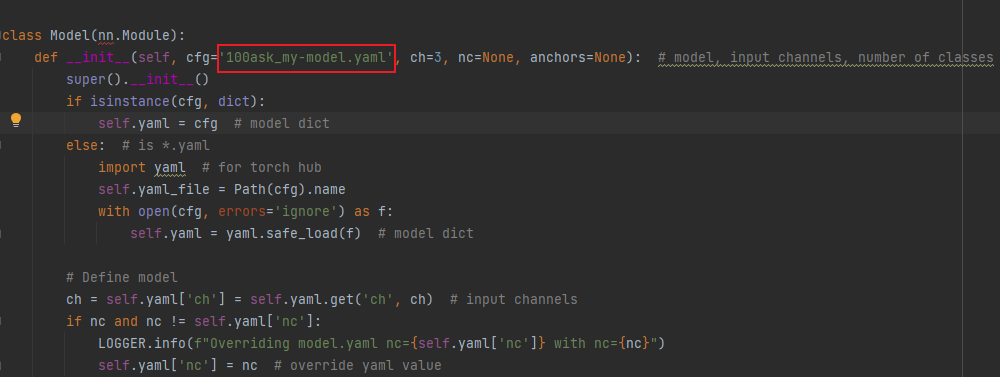

    def __init__(self, cfg='100ask_my-model.yaml', ch=3, nc=None, anchors=None):  # model, input channels, number of classes

image-20230628185921751

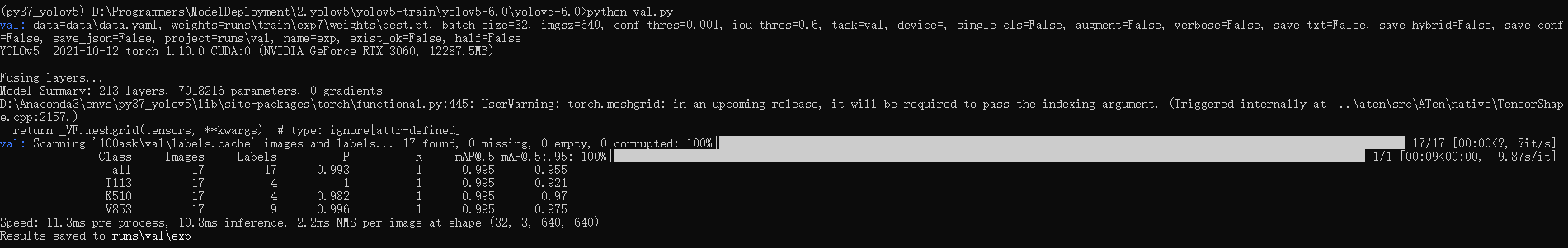

打开conda终端输入python val.py

image-20230628190017879

执行完成后的结果保存在runs\val\exp文件下。

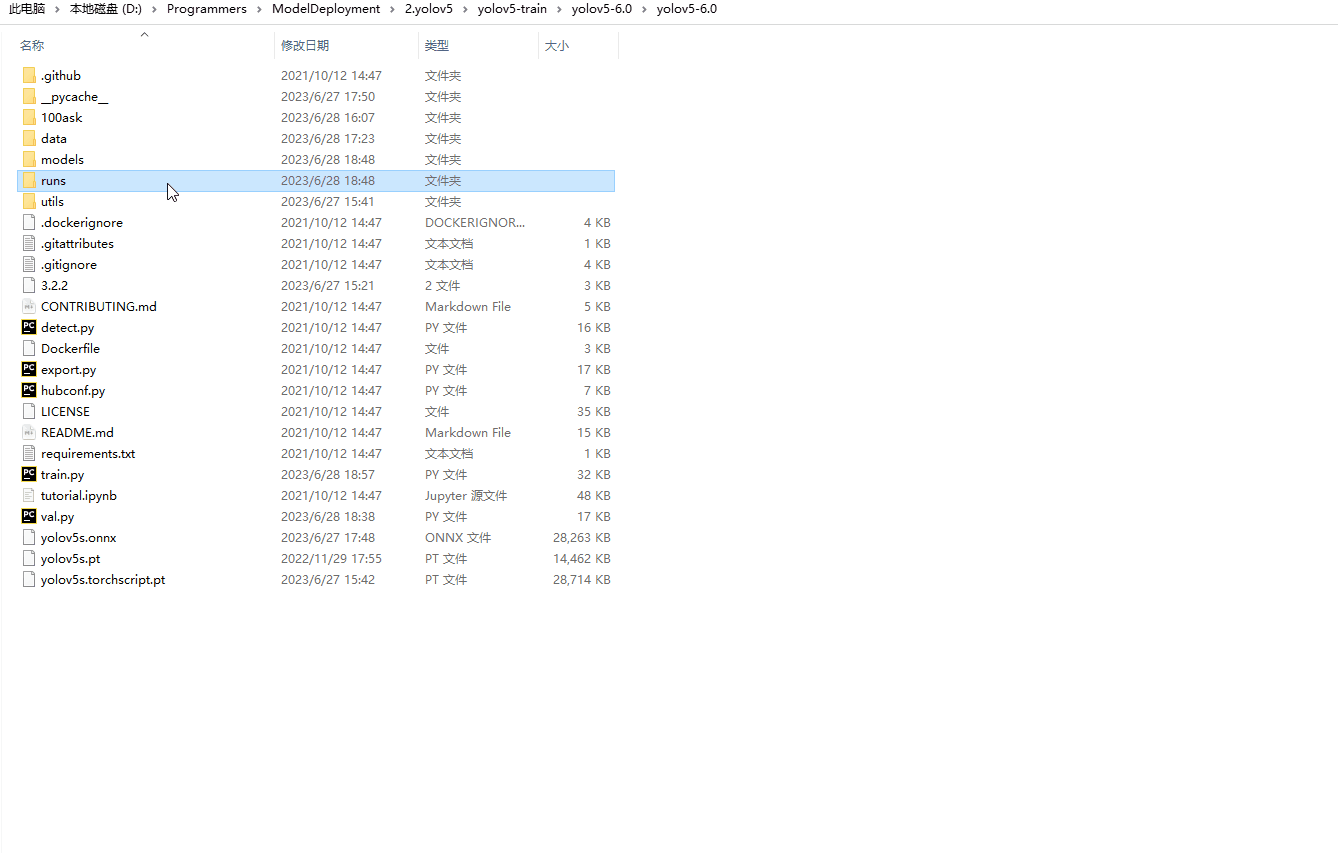

100ask-valRun

9.预测图像​

在data目录中新建100ask-images文件夹存放待检测的图像和视频文件。

修改detect.py函数中，模型的路径与检测图像路径。

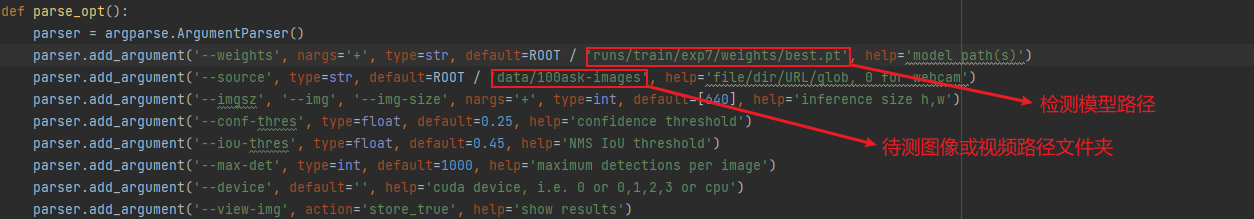

parser.add_argument('--weights', nargs='+', type=str, default=ROOT / 'runs/train/exp7/weights/best.pt', help='model path(s)')
parser.add_argument('--source', type=str, default=ROOT / 'data/100ask-images', help='file/dir/URL/glob, 0 for webcam')

image-20230629103359183

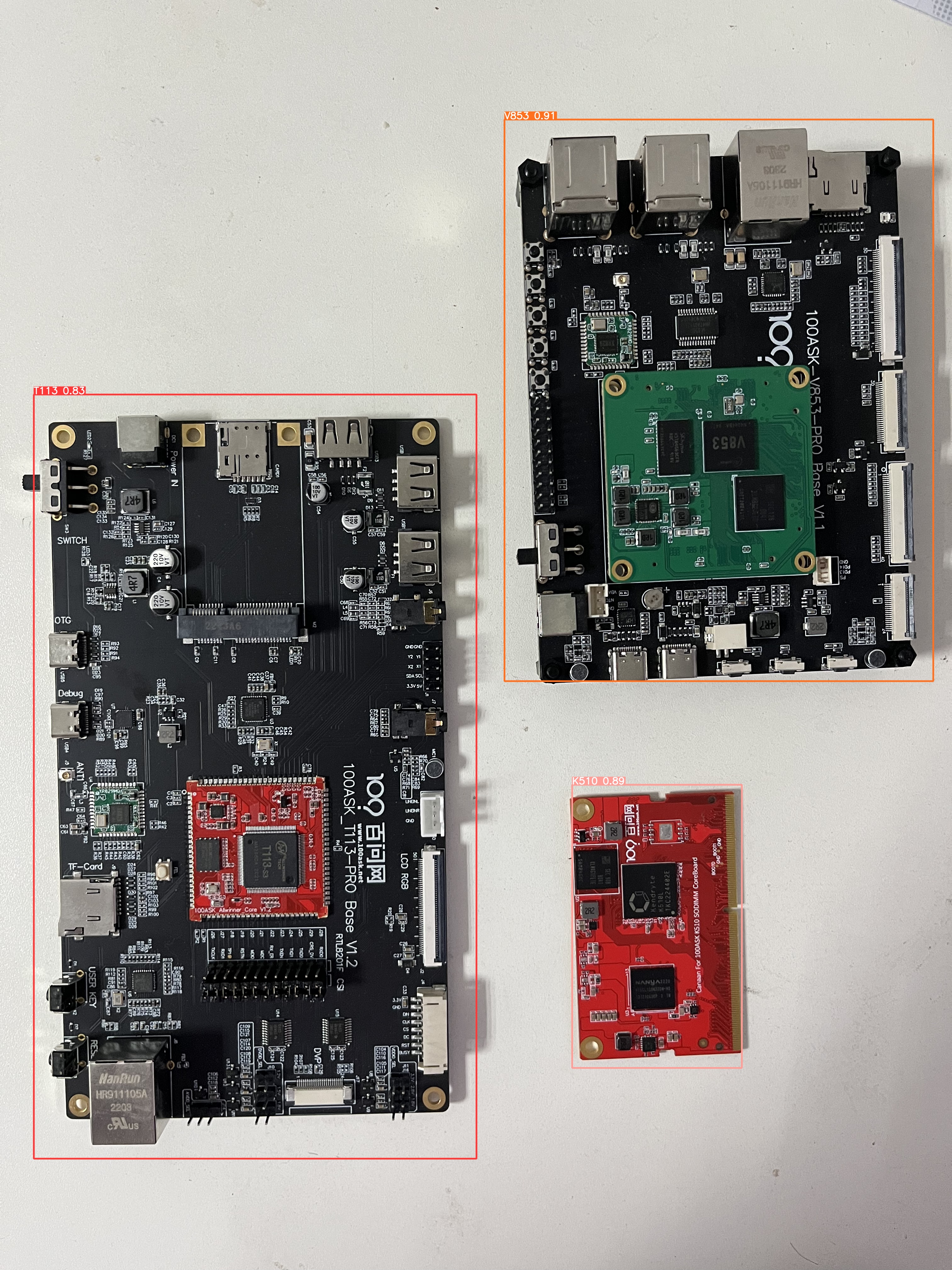

检测效果如下图所示：

2023-06-28 191541(3)

10.导出ONNX模型​

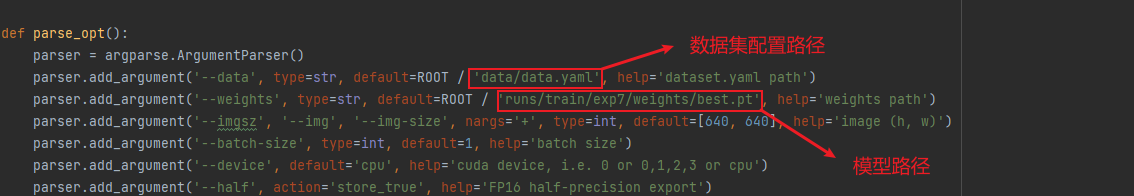

修改export.py函数

parser.add_argument('--data', type=str, default=ROOT / 'data/data.yaml', help='dataset.yaml path')
parser.add_argument('--weights', type=str, default=ROOT / 'runs/train/exp7/weights/best.pt', help='weights path')

image-20230629103642324

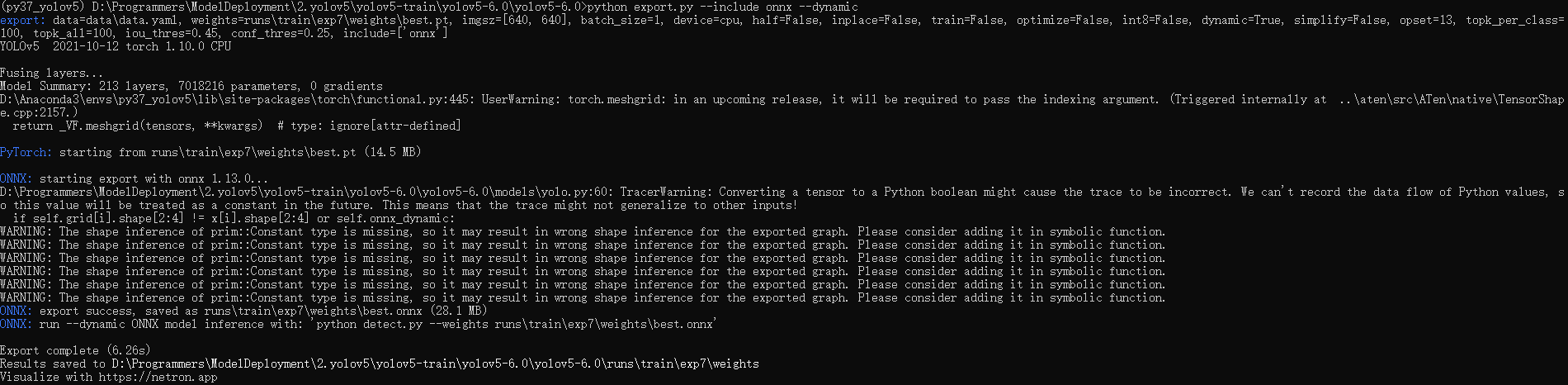

在conda终端输入：

python export.py --include onnx --dynamic

image-20230629104014942

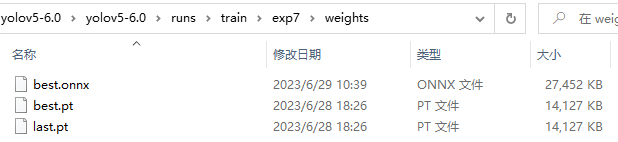

导出的模型会与输入的模型位于同一路径下，假设我输入的模型位于：runs\train\exp7\weights

image-20230629104123779

11.简化模型​

简化模型前需要用到onnxruntime依赖包，输入以下命令安装：

pip install onnxruntime==1.13.1 -i https://pypi.doubanio.com/simple/

简化命令如下：

python -m onnxsim <输入模型> <输出模型> --input-shape <输入图像尺寸>

例如：

输入模型路径为runs/train/exp7/weights/best.onnx，输出模型路径为runs/train/exp7/weights/best-sim.onnx

输入图像尺寸固定为640x640。

python -m onnxsim runs/train/exp7/weights/best.onnx runs/train/exp7/weights/best-sim.onnx --input-shape 1,3,640,640

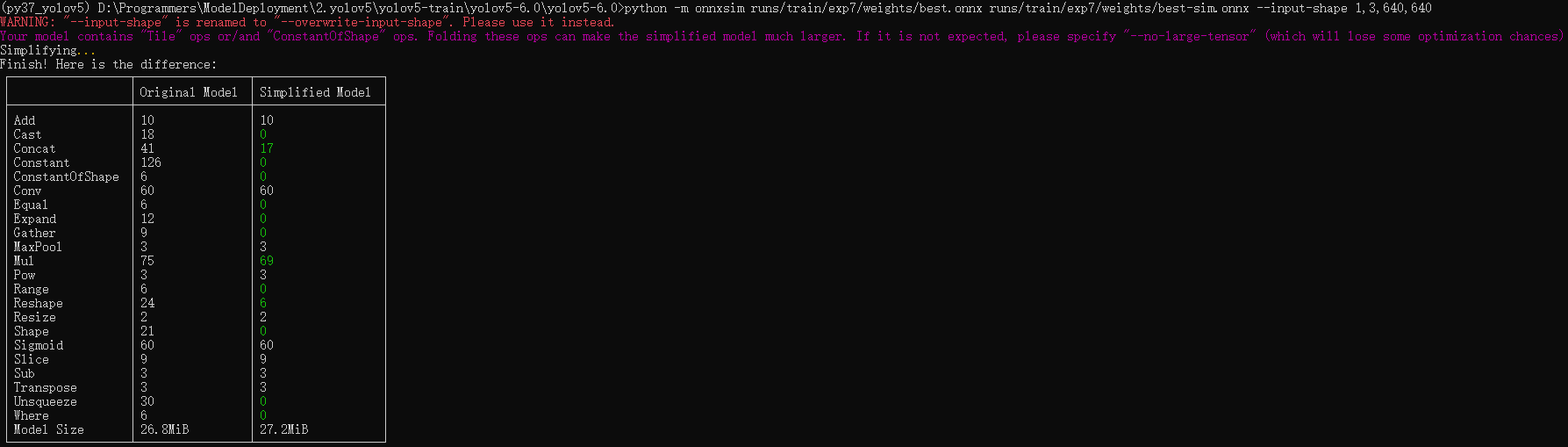

image-20230629110454569

13.查看模型​

访问：https://netron.app/

image-20230629111343751

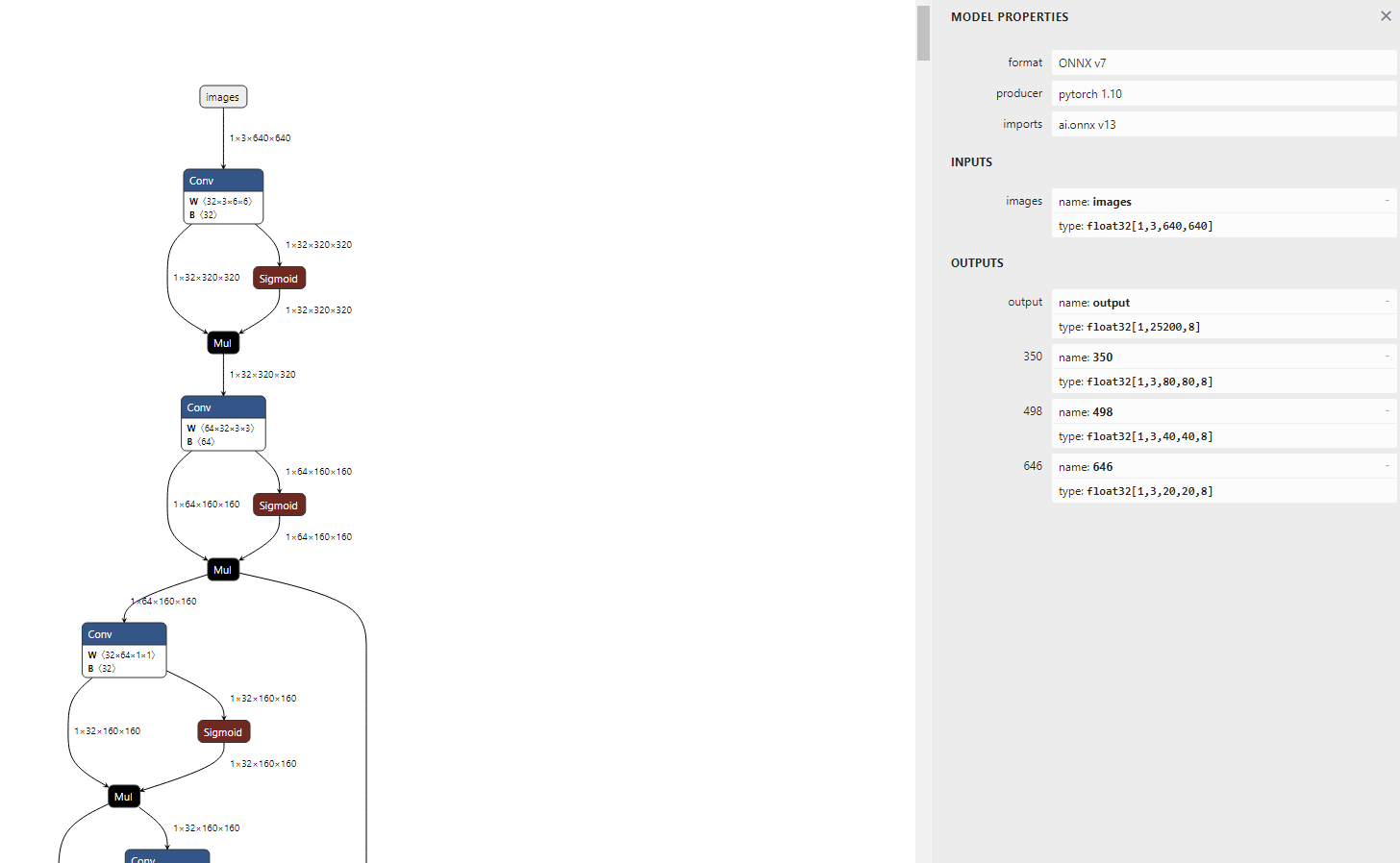

可以看到输入已经固定为640x640，可看到模型有 4 个输出节点，其中 ouput 节点为后处理解析后的节点；在实际测试的过程中，发现 NPU 量化操作后对后处理的运算非常不友好，输出数据偏差较大，所以我们可以将后处理部分放在 CPU 运行；因此在导入模型时保留 350，498， 646 三个后处理解析前的输出节点即可。

14.验证模型​

模型需要修改为简化后的模型路径。

新建文件夹存放固定的输入图像尺寸。假设上述中我设置输入图像尺寸为640x640，那么此时我在data目录下新建100ask-images-640文件夹存放640x640的图像作为待测数据。

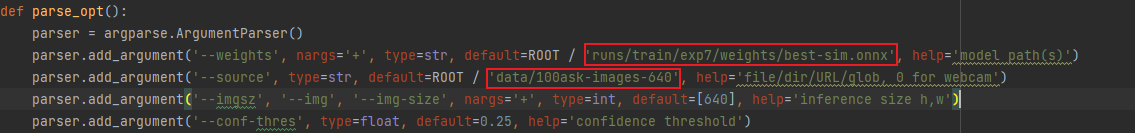

修改detect.py函数

    parser.add_argument('--weights', nargs='+', type=str, default=ROOT / 'runs/train/exp7/weights/best-sim.onnx', help='model path(s)')
    parser.add_argument('--source', type=str, default=ROOT / 'data/100ask-images-640', help='file/dir/URL/glob, 0 for webcam')

image-20230629112042899

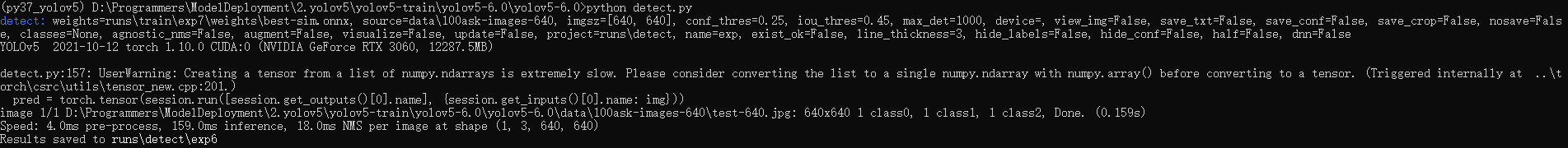

在conda终端输入：

python detect.py

image-20230629112859954

通过输出信息可知：检测结果存储在runs\detect\exp6

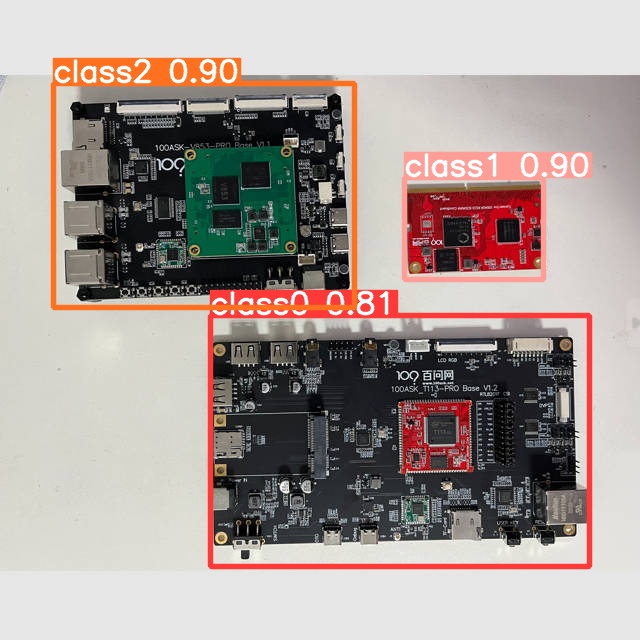

检测结果如下：

test-640

15.转换模型​

15.1 创建工作目录​

将简化后的best-sim.onnx模型传入配置到NPU模型转换工具的虚拟机中，创建模型工具目录，包含模型文件，量化文件夹data（存放量化图片），dataset.txt文件(存放量化图片的路径)。

buntu@ubuntu2004:~/100ask-yolov5-test$ tree
.
├── best-sim.onnx
├── data
│   └── test01.jpg
└── dataset.txt

1 directory, 5 files

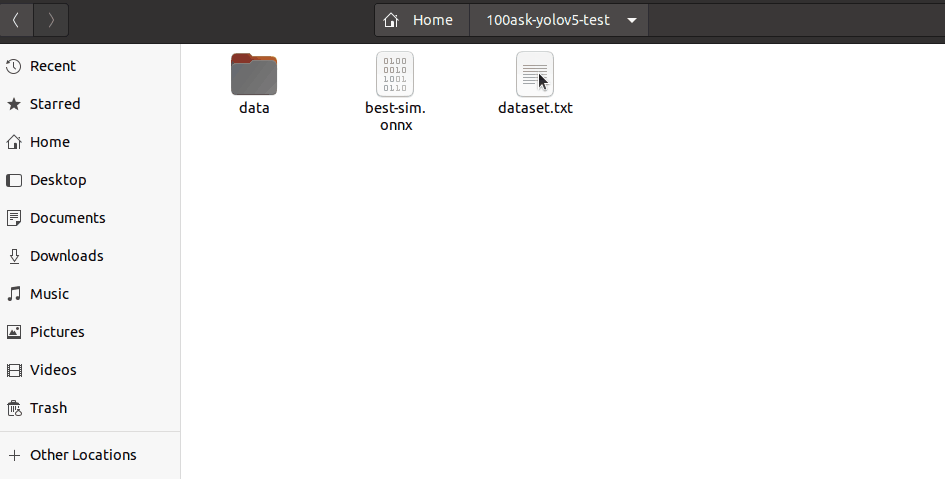

工作目录如下所示：

100ask-changeModelDir

15.2 导入模型​

导入模型前需要知道我们要保留的输出节点，由之前查看到我们输出的三个后处理节点为：350，498，646 。

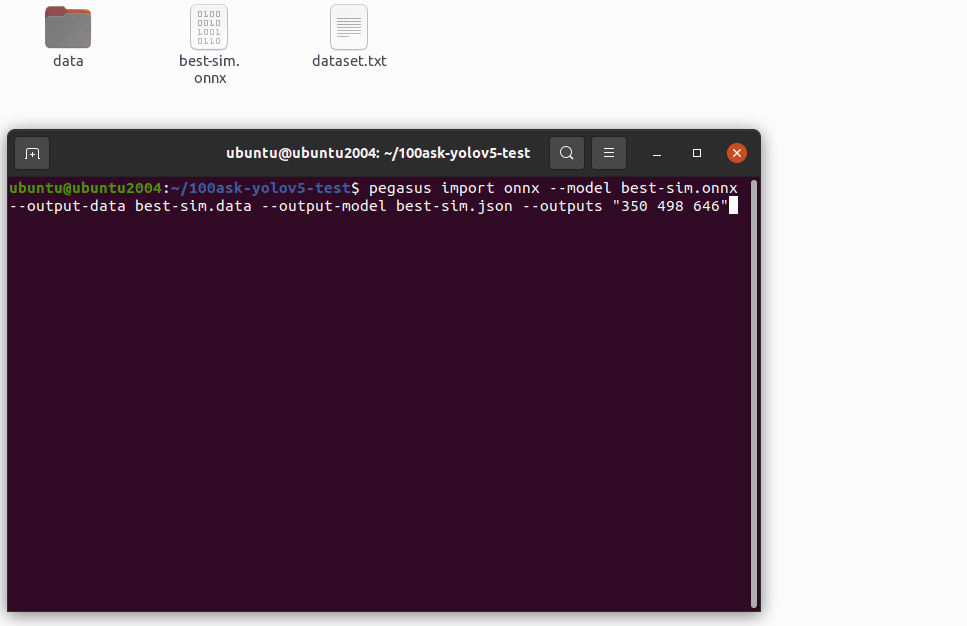

pegasus import onnx --model best-sim.onnx --output-data best-sim.data --output-model best-sim.json --outputs "350 498 646"

导入生成两个文件，分别是是 yolov5s-sim.data 和 yolov5s-sim.json 文件，两个文件是 YOLO V5 网络对应的芯原内部格式表示文件，data 文件储存权重，cfg 文件储存模型。

100ask-leadingInmodel

15.3 生成 YML 文件​

YML 文件对网络的输入和输出的超参数进行描述以及配置，这些参数包括，输入输出 tensor 的形状，归一化系数 (均值，零点)，图像格式，tensor 的输出格式，后处理方式等等

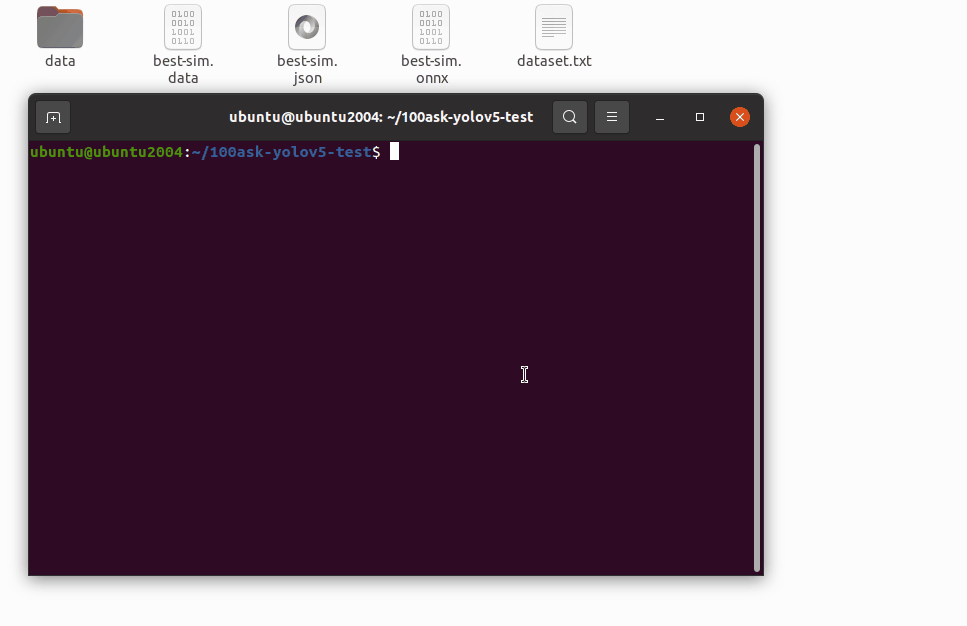

pegasus generate inputmeta --model best-sim.json --input-meta-output best-sim_inputmeta.yml

100ask-generateModelInput

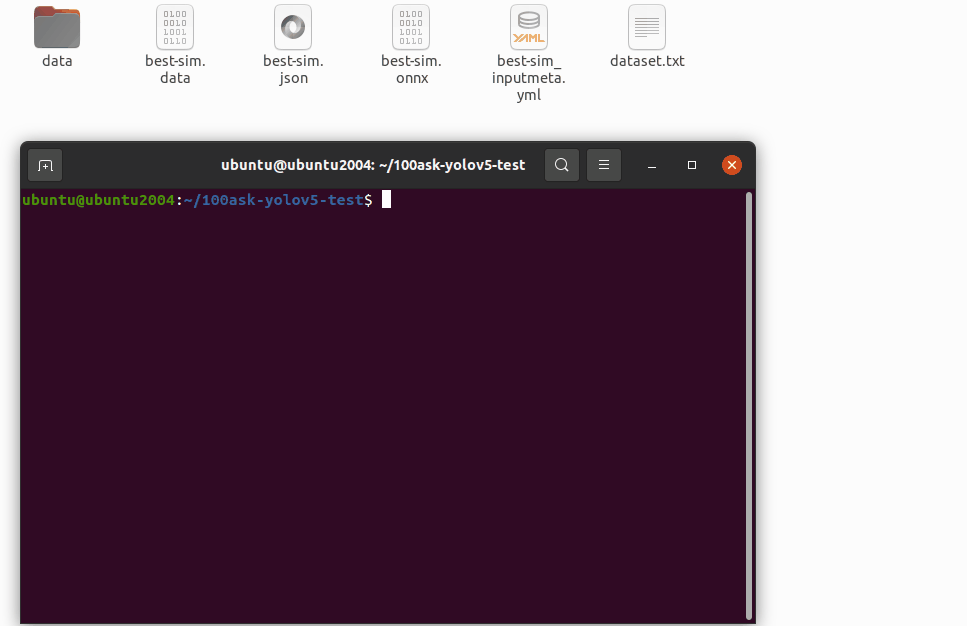

pegasus generate postprocess-file --model best-sim.json --postprocess-file-output best-sim_postprocess_file.yml

100ask-generateModelOutput

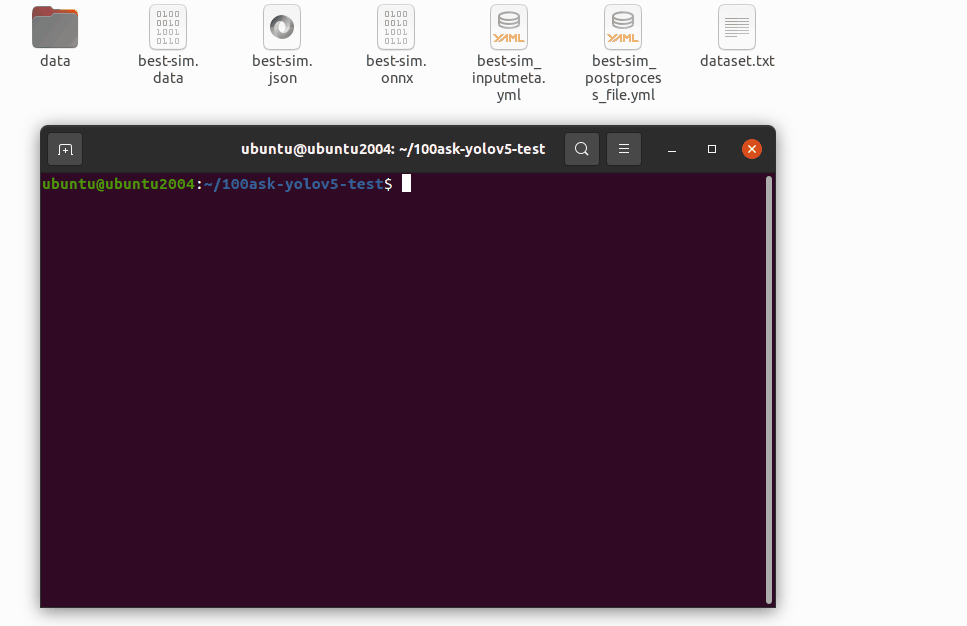

修改 best-sim_inputmeta.yml 文件中的的 scale 参数为 0.0039216(1/255)，目的是对输入 tensor 进行归一化，和网络进行训练的时候是对应的。

vi best-sim_inputmeta.yml

修改过程如下图所示：

100ask-changeInputYaml

15.4 量化​

生成量化表文件，使用非对称量化，uint8，修改 --batch-size 参数为你的 dataset.txt 里提供的图片数量。如果原始网络使用固定的batch_size，请使用固定的batch_size，如果原始网络使用可变batch_size，请将此参数设置为1。

pegasus quantize --model best-sim.json --model-data best-sim.data --batch-size 1 --device CPU --with-input-meta best-sim_inputmeta.yml --rebuild --model-quantize best-sim.quantize --quantizer asymmetric_affine --qtype uint8

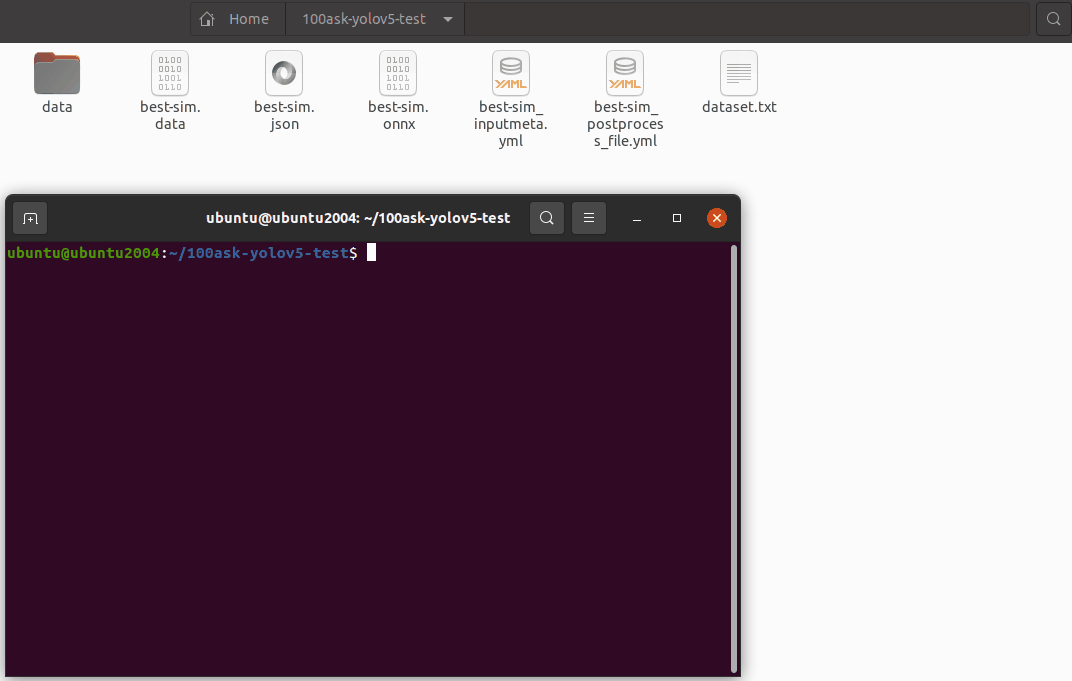

100ask-quantifyModel

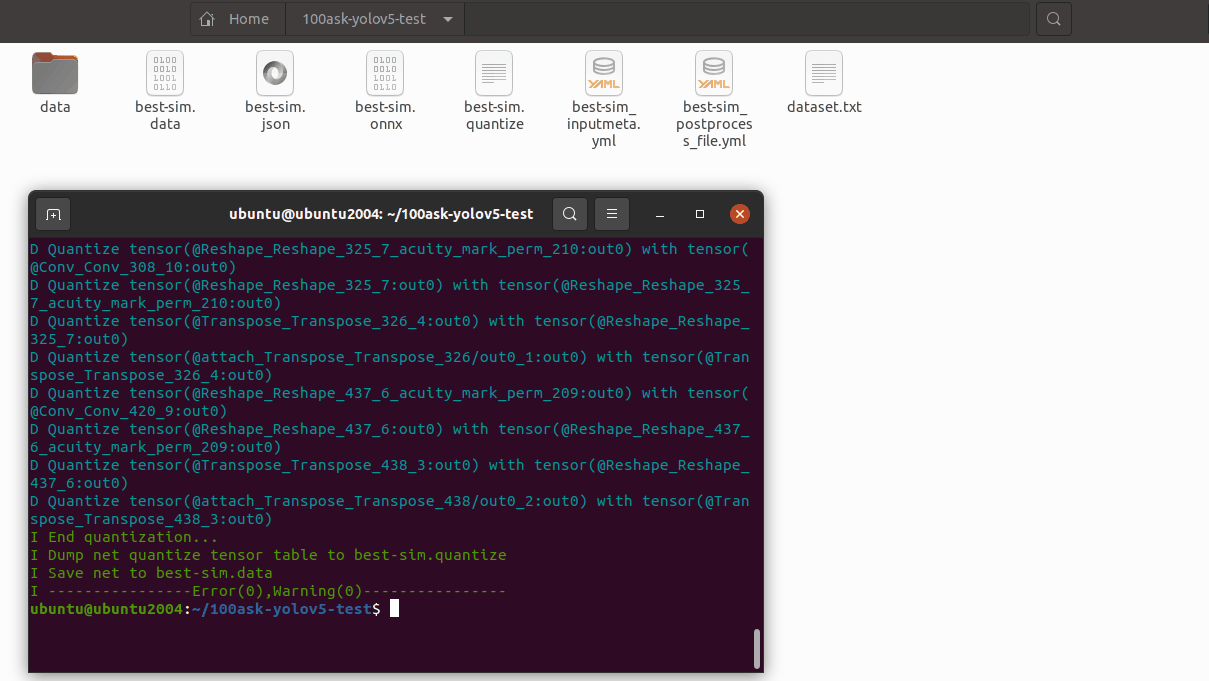

15.5 预推理​

利用前文的量化表执行预推理，得到推理 tensor

pegasus inference --model best-sim.json --model-data best-sim.data --batch-size 1 --dtype quantized --model-quantize best-sim.quantize --device CPU --with-input-meta best-sim_inputmeta.yml --postprocess-file best-sim_postprocess_file.yml

100ask-PreInferenceModel

15.6 导出模板代码与模型​

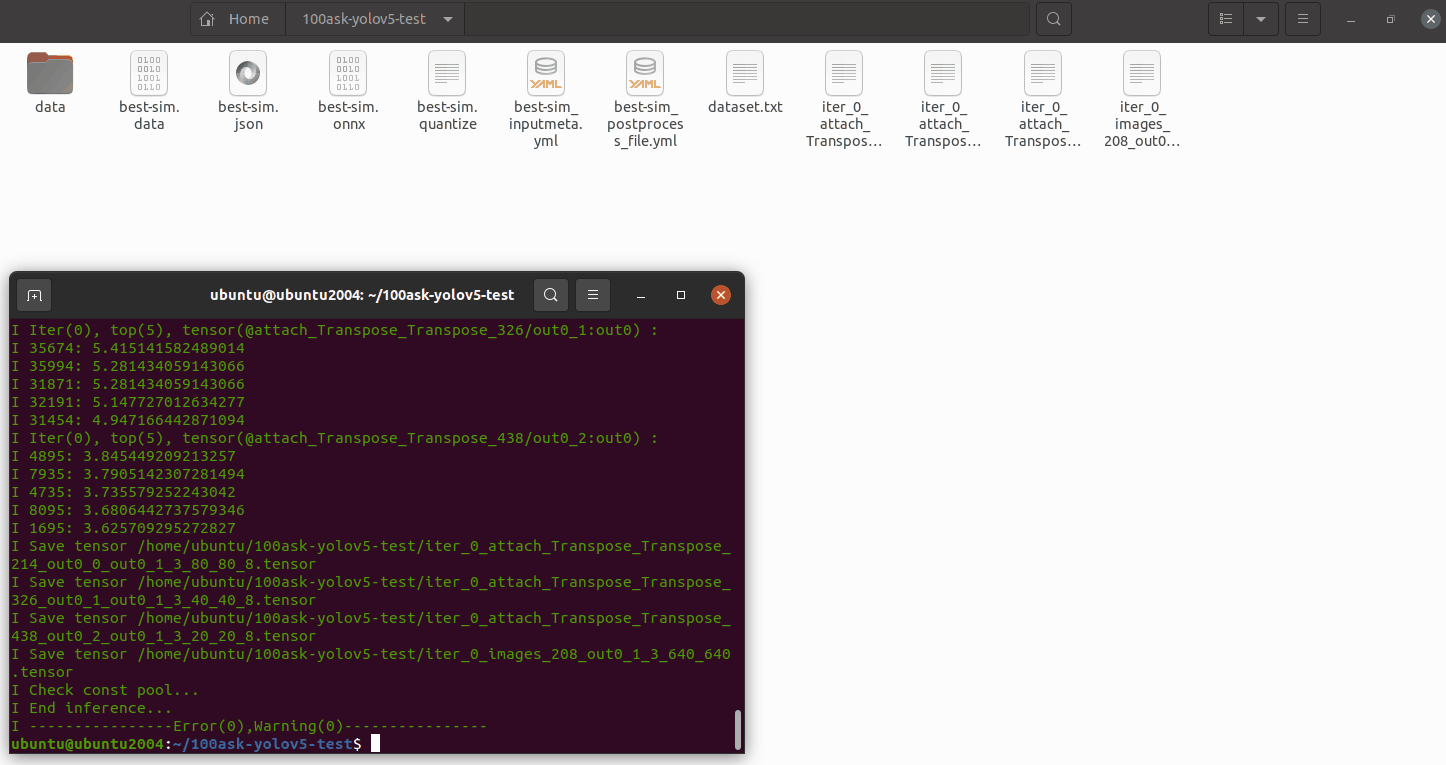

输出的模型可以在 ovxilb/100ask-best-sim_nbg_unify 文件夹中找到network_binary.nb模型文件。

pegasus export ovxlib --model best-sim.json --model-data best-sim.data --dtype quantized --model-quantize best-sim.quantize --batch-size 1 --save-fused-graph --target-ide-project 'linux64' --with-input-meta best-sim_inputmeta.yml --output-path ovxilb/100ask-best-sim/100ask-simprj --pack-nbg-unify --postprocess-file best-sim_postprocessmeta.yml --optimize "VIP9000PICO_PID0XEE" --viv-sdk ${VIV_SDK}

100ask-Export-NBModel

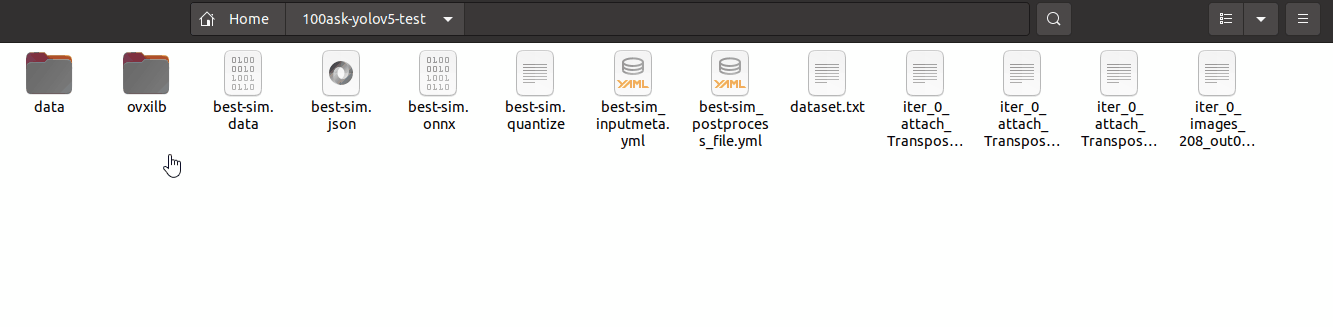

可以进入下图所示目录中将network_binary.nb模型文件拷贝出来备用。

100ask-NBModelDir

16.端侧部署​

这里引用上一篇《DongshanPI-AICT开发板支持yolov5模型部署》我们编写的yolov5端侧部署程序，这里进入端侧部署程序文件夹中拷贝一份新程序进行修改。主要修改vnn_post_process.cpp程序。

16.1 修改draw_objects函数​

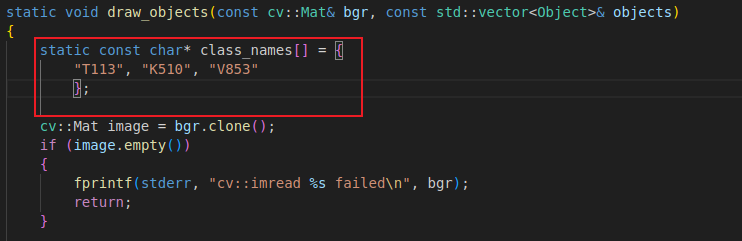

修改draw_objects函数中的类名，这里我训练的模型的类别分别是T113、K510、V853

image-20230629180241351

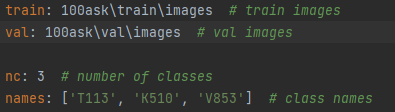

类别名称需要yolov5-6.0项目data目录下data.yaml对应

image-20230629180515157

16.2 修改generate_proposals函数​

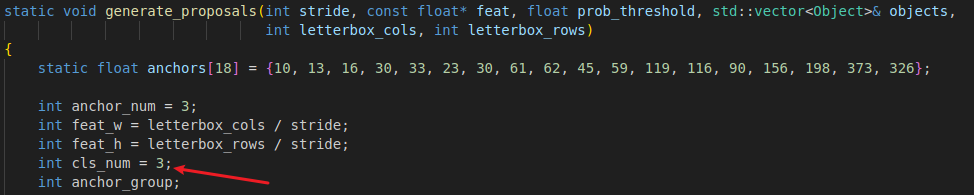

修改generate_proposals函数中的类类别数量为您类别数量。假设我训练的类别总共有T113、K510、V853，这3个类别，修改为3即可。

image-20230629180707567

修改后的文件如下所示：

100ask-YOLOV5Dir

16.3 编译​

 book@100ask:~/workspaces/tina-v853-open$ source build/envsetup.sh
 ...
 book@100ask:~/workspaces/tina-v853-open$ lunch
 ...1
 ...

进入menuconfig，输入

 make menuconfig

进入如下目录中，选中yolov5-100ask配置

> 100ask
	> NPU
		<*> yolov5-100ask......................................... yolov5-100ask demo

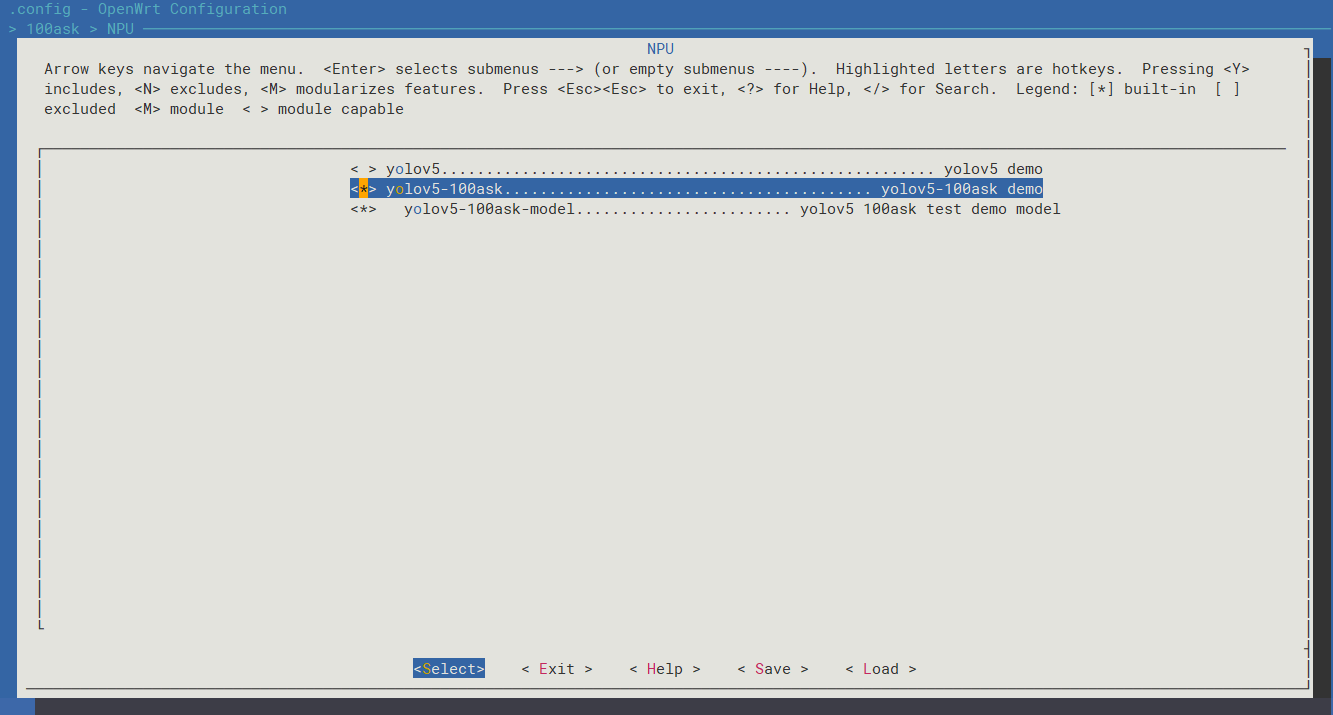

image-20230629185606559

编译并生成镜像

 book@100ask:~/workspaces/tina-v853-open$ make
 ...
 book@100ask:~/workspaces/tina-v853-open$ pack

编译完成后使用全志烧写工具烧录镜像。

16.4 测试​

主机端：

​ 传入640*640的图像文件和network_binary.nb模型文件

book@100ask:~/workspaces/testImg$ adb push test-100ask.jpg /mnt/UDISK
test-100ask.jpg: 1 file pushed. 0.6 MB/s (51039 bytes in 0.078s)
book@100ask:~/workspaces/testImg$ adb push network_binary.nb /mnt/UDISK
network_binary.nb: 1 file pushed. 0.7 MB/s (7409024 bytes in 10.043s)

开发板端：

进入/mnt/UDISK/目录下

root@TinaLinux:/# cd /mnt/UDISK/
root@TinaLinux:/mnt/UDISK# ls
lost+found         network_binary.nb  overlay            test-100ask.jpg

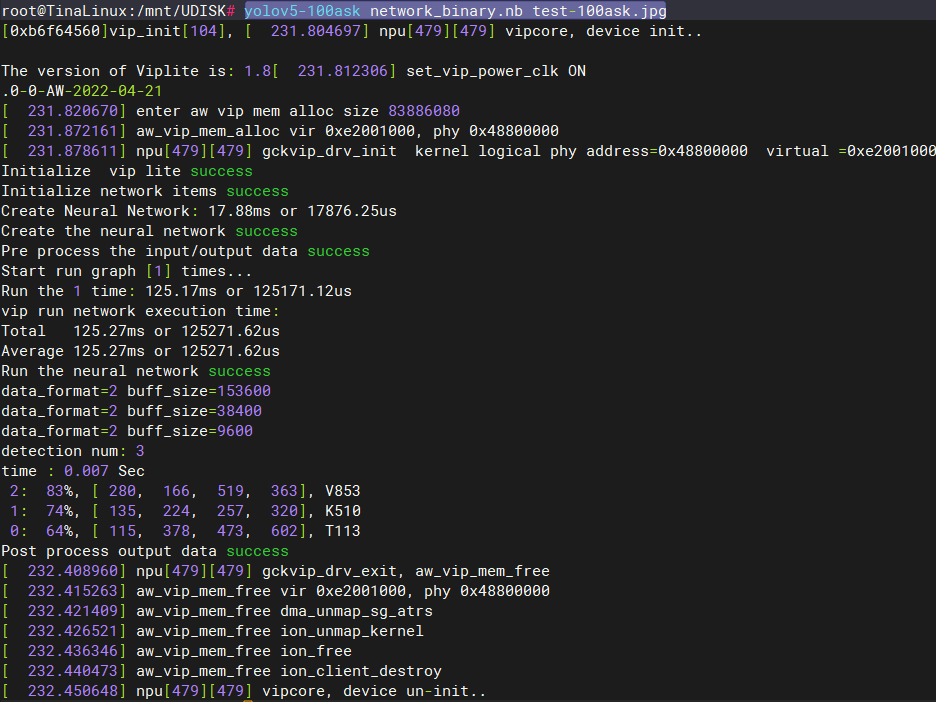

运行yolov5检测程序

yolov5-100ask network_binary.nb test-100ask.jpg

image-20230629190424474


root@TinaLinux:/mnt/UDISK# ls
lost+found         overlay            yolov5_out.jpg
network_binary.nb  test-100ask.jpg

主机端：


book@100ask:~/workspaces/testImg$ adb pull /mnt/UDISK/yolov5_out.jpg ./
/mnt/UDISK/yolov5_out.jpg: 1 file pulled. 0.8 MB/s (98685 bytes in 0.116s)

17.检测效果图​

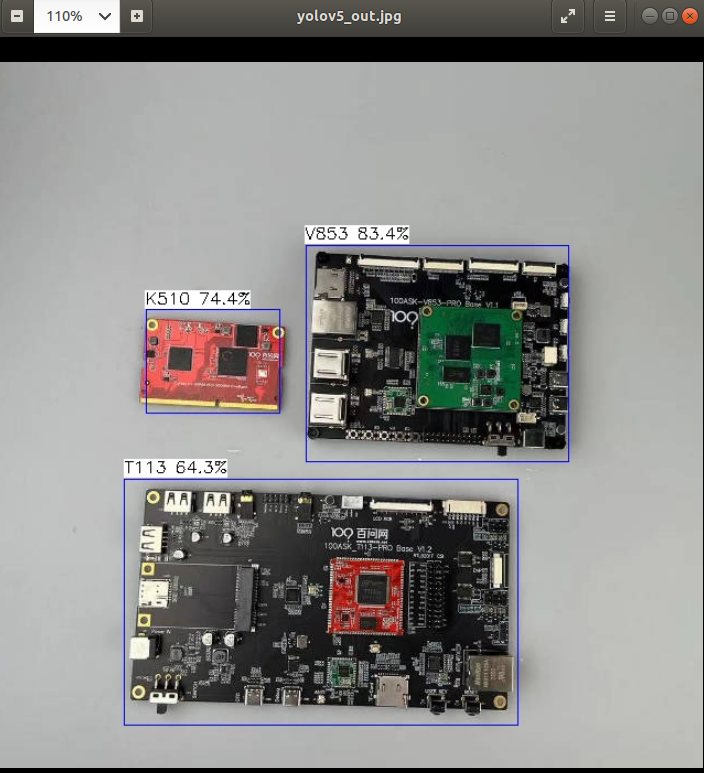

image-20230629190722233

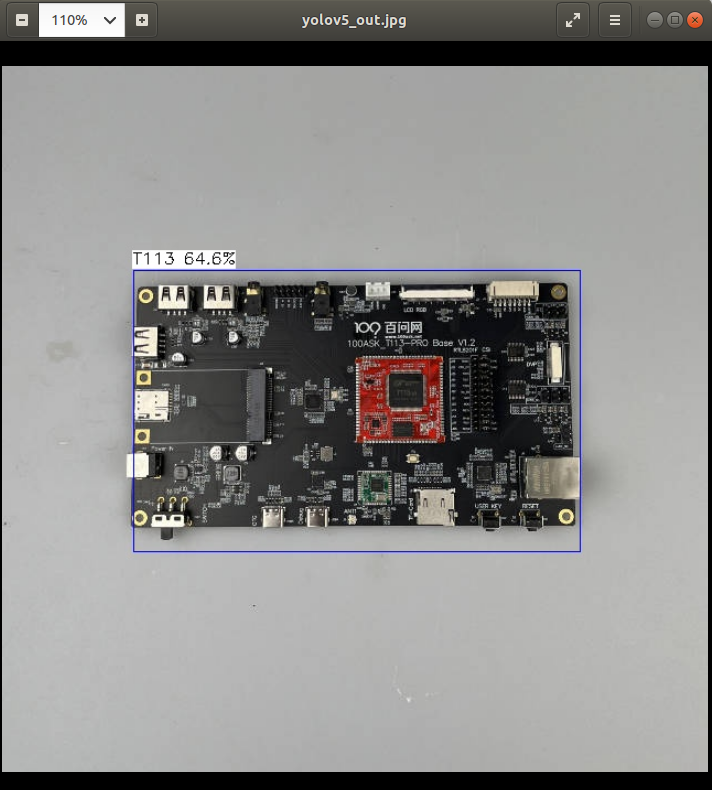

image-20230629191417157
